W systemach pomieszczeń czystych cząstki przenoszone przez personel i materiały należą do największych źródeł zanieczyszczeń. Prysznice powietrzne wykorzystują szybki przepływ czystego powietrza, aby usunąć większość luźnych cząstek przyczepionych do powierzchni ludzkich i opakowań materiałów. Jasny wniosek jest następujący: Standardowe prysznic powietrzny działający z prędkością 25-30 m/s przez 15-30 sekund może zredukować cząsteczki ≥0,5 μm wnoszone przez personel o ponad 95%, co czyni go niezbędnym urządzeniem do obróbki wstępnej przy wejściach do pomieszczeń czystych klasy ISO 5 do klasy ISO 7 . Jego działanie bezpośrednio determinuje obciążenie zanieczyszczeniami strefy czystej. Poniżej przedstawiono szczegółowe informacje techniczne dotyczące pięciu wymiarów: wydajności natrysku powietrznego, parametrów konstrukcyjnych, konstrukcji dyszy, sterowania blokadą i doboru.

Wydajność prysznica powietrznego: kluczowe wskaźniki wydajności i dane

Podstawową cechą natrysku powietrznego jest skuteczność usuwania cząstek. Kluczowe wskaźniki uznawane w branży są następujące:

Projekt konstrukcyjny: wymiary, materiały i układ dysz

Konstrukcja natrysku powietrznego bezpośrednio wpływa na komfort użytkowania i skuteczność natrysku. Kluczowe parametry projektowe są następujące:

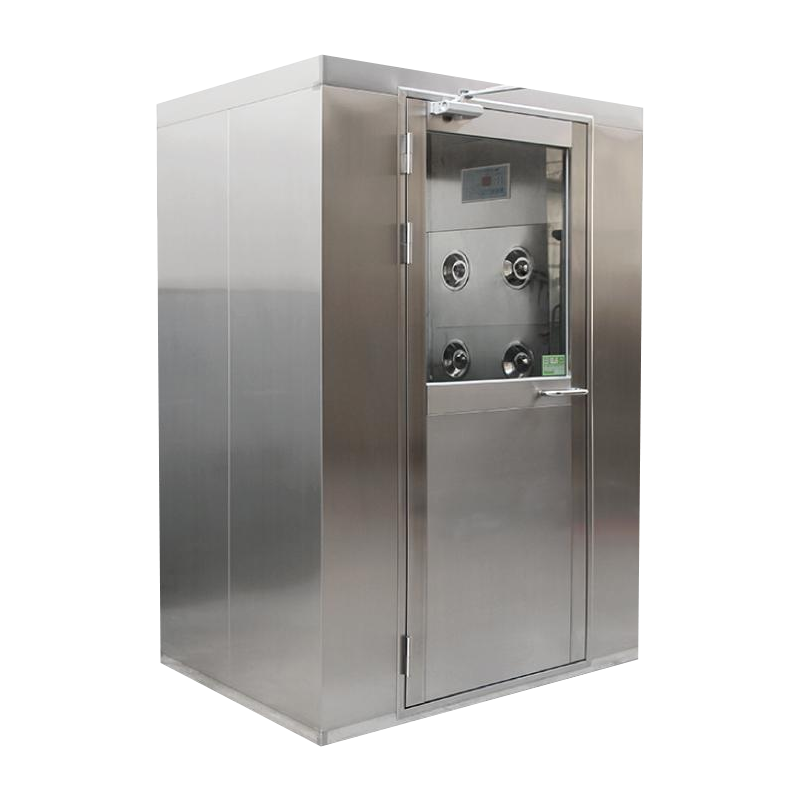

• Wymiary całkowite : Standardowe wymiary natrysku jednoosobowego (szer. x gł. x wys.) wynoszą 1200 x 1000 x 2100 mm, a wymiary przejścia 800 x 900 x 1950 mm. Natryski dwuosobowe mają szerokość 1500-1800mm. W przypadku pęknięć materialnych głębokość należy zwiększyć do 1500-2000 mm;
• Materiał komory : Ściany zewnętrzne wykonane są ze stali walcowanej na zimno o grubości 1,2-1,5 mm z powłoką natryskową elektrostatyczną; ściany wewnętrzne wykorzystują stal nierdzewną o grubości 1,0-1,2 mm (304) . W suficie i podłodze zastosowano również stal nierdzewną, a podłoga wymagała wytłoczeń antypoślizgowych (wysokość wzoru 0,3-0,5 mm);
• Układ dysz : Prysznic jednostronny nadaje się do pomieszczeń czystych o niskiej jakości (ISO 7-8); prysznic dwustronny w standardzie, oferujący o ok. 30% większą wydajność niż jednostronny; prysznic trójstronny (obie strony u góry) nadaje się do pomieszczeń czystych o wysokiej jakości ISO 5-6, zakrywając martwe punkty głowy i ramion . Liczba dysz: jednoosobowe, dwustronne natryski powietrzne zazwyczaj mają 6-8 dysz (3-4 na stronę);
• Kąt dyszy : Dysze powinny być regulowany (0-30°) , skierowany w stronę miejsca stojącego. Górne dysze odchylają się w dół o 15–20°, aby zakryć głowę i ramiona; dolne dysze odchylają się w górę o 10-15°, aby zakryć dolną część nogi i stopy;
• Projekt podłogi : Ruszt ze stali nierdzewnej lub płyta perforowana z otworem ≤5mm, z szufladą na kurz pod spodem, służącą do regularnego czyszczenia wypartych cząstek. Nośność rusztu powinna wynosić ≥300 kg/m², aby umożliwić przejazd wózka.

W przypadku przejść logistycznych o dużym natężeniu ruchu (np. wejście materiałów, sprzętu): a tunel prysznicowy z przejściem (niestandardowa długość 3-6 metrów), w przypadku gdy personel kończy prysznic podczas przechodzenia, co zapewnia wyższą wydajność i pozwala uniknąć zatorów.

Wentylator i system filtracji: rdzeń mocy przepływu powietrza i czystości

Wentylator i filtr A prysznic powietrzny określić prędkość natrysku i czystość powietrza. Poniżej przedstawiono porównanie ilościowe:

System kontroli blokad i kontroli dostępu

Logika sterowania drzwiami natrysku powietrznego jest podstawowym mechanizmem zapobiegania zanieczyszczeniom krzyżowym. Kompletny system sterowania powinien spełniać następujące wymagania:

1. Blokada elektroniczna : Nie można jednocześnie otworzyć drzwi wejściowych i wyjściowych. Kiedy jedne drzwi się otwierają, drugie są automatycznie zamykane; oba drzwi są zablokowane podczas cyklu natrysku powietrznego;
2. Logika prysznica powietrznego : Wejście personelu → zamknięcie drzwi wejściowych → czujnik wykrywa obecność personelu (podczerwień lub mikroprzełącznik) → wentylator uruchamia się automatycznie → rozpoczyna się odliczanie czasu prysznica (regulowany 15-99 sekund) → po zakończeniu prysznica, opóźnienie 1-2 sekundy → drzwi wyjściowe otwierają się;
3. Funkcja awaryjna : W przypadku awarii zasilania lub sytuacji awaryjnej obie bramy muszą umożliwiać ręczne otwarcie z siłą otwarcia ≤67 N aby spełnić wymagania dotyczące wyjścia. Należy także przewidzieć przycisk zatrzymania awaryjnego – po naciśnięciu wentylator natychmiast się zatrzymuje i otwierają się oba drzwi;
4. Integracja kontroli dostępu (opcjonalnie) : Można zintegrować z kartami IC, systemami odcisków palców lub systemami rozpoznawania twarzy, umożliwiając odblokowanie drzwi wejściowych wyłącznie autoryzowanemu personelowi. Kontroler powinien rejestrować czas każdego prysznica, informacje o personelu i stan sprzętu;
5. Wskazówki głosowe : Wysokiej jakości natryski powietrzne powinny być wyposażone w system nawigacji głosowej aby poprowadzić personel przez proces natrysku (np. „Proszę wejść pod natrysk”, „Proszę podnieść ręce i odwrócić się”, „Natrysk w toku, nie otwierać drzwi” itp.).

Wymagania dotyczące niezawodności systemu blokad: MTBF ≥50 000 godzin, czas reakcji blokady ≤0,5 sekundy . Aby zapewnić bezpieczeństwo i niezawodność, zaleca się comiesięczne testowanie działania blokady.

Instalacja i konserwacja: Kluczowe punkty na miejscu

Prawidłowa instalacja i regularna konserwacja natrysków powietrznych mają kluczowe znaczenie dla zapewnienia długotrwałej wydajności. Kluczowe punkty są następujące:

• Instalacja na miejscu : Natrysk powietrzny należy zainstalować przy przegrodzie wejściowej do pomieszczenia czystego, z odstępem między komorą a panelem ściennym ≤2 mm, wypełnionym neutralnym uszczelniaczem. Podłoga powinna znajdować się na poziomie podłoża, odchyłka poziomu ≤2mm/m. W kablach zasilających należy stosować kable trudnopalne o przekroju co najmniej 3×1,5 mm² z wydzielonym obwodem;
• Cykl wymiany filtra : Filtry wstępne (klasa G4) należy czyścić lub wymieniać co 3-6 miesięcy; Filtry HEPA (H13/H14) są zazwyczaj wymieniane co 1-2 lata na podstawie odczytów manometru różnicy ciśnień. W zapylonym lub silnie zanieczyszczonym środowisku cykle wymiany należy skrócić;
• Codzienne sprzątanie : Codziennie czyść wewnętrzne ściany ze stali nierdzewnej, kratkę podłogową i szufladę na kurz. Szufladę na kurz zaleca się cotygodniowe czyszczenie, aby uniknąć ponownego gromadzenia się cząstek. Wloty wentylatorów należy sprawdzać co miesiąc w celu usunięcia nagromadzonego kurzu;
• Testowanie prędkości i szczelności filtra : Mierzyć prędkość wylotową dyszy co sześć miesięcy; jeśli jest niższa niż 20 m/s, sprawdź, czy wentylator lub filtr nie są zablokowane. Co roku przeprowadzaj test szczelności PAO, aby upewnić się, że filtry HEPA są szczelne;
• Typowe rozwiązywanie problemów : Wentylator nie działa → sprawdź zasilanie, bezpiecznik, zabezpieczenie przed przeciążeniem; niewystarczająca prędkość → sprawdzić blokadę filtra, kierunek obrotów wentylatora; awaria zamka drzwi → sprawdź cewkę elektromagnesu, magnetyczny wyłącznik drzwi i tablicę sterującą.

Założenie A kwartalny dziennik konserwacji rejestrowanie różnicy ciśnień, prędkości, poziomu hałasu i historii napraw filtra jest najlepszą praktyką zapewniającą długoterminową stabilną pracę pęków powietrznych.

Zalecenia dotyczące wyboru: Wybór Prysznice powietrzne według klasy czystości i scenariusza zastosowania

Poniżej znajdują się zalecenia dotyczące wyboru dla czterech typowych scenariuszy zastosowań:
