OEM/ODM Fan Filter Unit
Dom / Produkty / Systemy pomieszczeń czystych / Jednostka FFU

FFU Unit Manufacturer

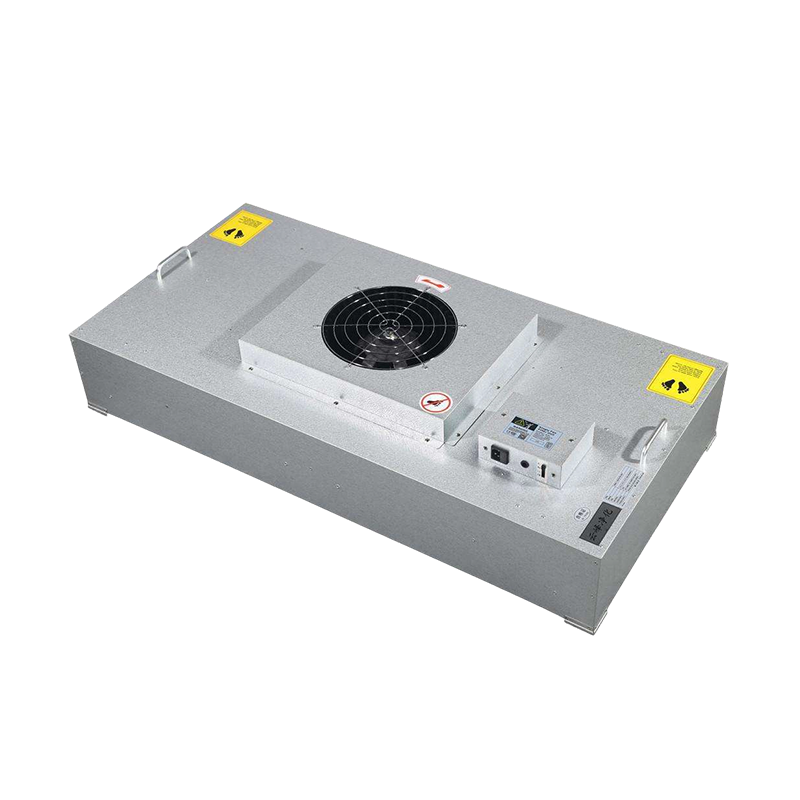

Cechy produktu:
Wentylator wykorzystuje niemiecki wentylator odśrodkowy o dużej wydajności z napędem bezpośrednim EBM, który charakteryzuje się długą żywotnością, niskim poziomem hałasu, bezobsługową pracą, niskim poziomem wibracji i bezstopniową regulacją prędkości. Wentylator jest niezawodny i ma żywotność ponad 50 000 godzin.
Nadaje się szczególnie do modułowych, ultraczystych linii produkcyjnych i może być stosowany indywidualnie lub łączony szeregowo, tworząc linię montażową klasy 100, w zależności od wymagań procesu.
Obudowa wykonana jest ze stali nierdzewnej, stopu aluminium lub blachy stalowej walcowanej na zimno, co zapewnia lekką, odporną na korozję, nierdzewną i estetyczną konstrukcję.
Przed opuszczeniem fabryki każdy produkt jest indywidualnie skanowany i testowany przy użyciu licznika cząstek zgodnie z amerykańską normą federalną 209E, aby zapewnić jakość.
Opcjonalne akcesoria:
Niemiecki wentylator EBM DC, charakteryzujący się oszczędnością energii, scentralizowanym sterowaniem komputerowym, stabilną pracą, niskim poziomem hałasu i cyfrową kontrolą prędkości. Może zaoszczędzić ponad 50% energii przy początkowym oporze filtra o wysokiej wydajności, co skutkuje niskimi kosztami eksploatacji. Jeden komputer może centralnie sterować pracą, regulacją prędkości i monitorowaniem stanu prawie 8000 wentylatorów.
Filtr ULPA o ultrawysokiej wydajności.
Interfejs kanału okrągłego.

Kategorie produktów

  1. Systemy pomieszczeń czystych
    1. Panele do pomieszczeń czystych
    2. Profile aluminiowe do pomieszczeń czystych
    3. Drzwi do pomieszczenia czystego
    4. Okna pomieszczeń czystych
    5. Prysznic powietrzny
    6. Okno przejściowe do pomieszczenia czystego
    7. Jednostka FFU
    8. Filtr powietrza do pomieszczeń czystych
  2. System konstrukcji stalowych
    1. Blachy profilowane ze stali malowanej kolorowo
    2. Podłoga ze stali
    3. Panel warstwowy ze stali kolorowej
    4. Płatwie stalowe w kształcie litery C
  3. Tymczasowe systemy budowlane

Gorące produkty

  • Jednostka FFU

    Jednostka FFU
    Cechy produktu: Wentylator wykorzystuje niemiecki wentylator odśrodkowy o dużej wydajności

O Kaisierze

Kaisier sprząta świat Technologia wzmacnia jutro

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Profil firmy
Świadectwo honorowe
  • ISO9001
  • ISO14001
  • ISO45001

Powiązane produkty

Nasze najnowsze wiadomości

Wiadomość zwrotna

Jednostka FFU Industry knowledge

W systemach pomieszczeń czystych, FFU (Fan Filter Unit) to podstawowe urządzenie dostarczające czyste powietrze, integrujące wentylator i filtr o wysokiej wydajności i montowane bezpośrednio na kratce sufitowej. Jasny wniosek jest następujący: Efektywność energetyczna, poziom hałasu, żywotność i metoda sterowania FFU bezpośrednio determinują koszty operacyjne i stabilność czystości pomieszczenia czystego. FFU wyposażony w bezszczotkowy wentylator EC na prąd stały i wysokowydajny filtr H14 może zmniejszyć zużycie energii o ponad 50% w porównaniu z tradycyjnymi wentylatorami AC przy znamionowym przepływie powietrza, utrzymać poziom hałasu w granicach 52 dB i zaoferować scentralizowane monitorowanie i możliwości sterowania grupowego . Poniżej przedstawiono szczegółowe informacje techniczne w pięciu wymiarach: typ wentylatora, system filtracji, konstrukcja obudowy, inteligentne sterowanie i parametry doboru.

Typy wentylatorów: kompleksowe porównanie wentylatorów EC i AC

Wentylator jest głównym elementem FFU, bezpośrednio determinującym zużycie energii, poziom hałasu i żywotność. Poniżej przedstawiono szczegółowe porównanie dwóch głównych typów wentylatorów:

Tabela 1: Porównanie wydajności bezszczotkowego wentylatora EC na prąd stały i wentylatora AC
Parametr wydajności Bezszczotkowy wentylator DC EC Wentylator AC (tradycyjny) Porównanie zalet
Sprawność silnika (%) ≥70% 40-50% EC zmniejsza zużycie energii o 40%
Metoda kontroli prędkości 0-10V/PWM/RS485 bezstopniowo Transformator/triak (stopniowy lub ograniczony) EC oferuje płynniejszy i szerszy zakres regulacji
Poziom hałasu (dBA) 48-52 @ znamionowy przepływ powietrza 55-62 przy znamionowym przepływie powietrza EC jest cichszy o 3-10 dB
Żywotność projektu (godziny) ≥80 000 (np. niemiecki EBM) 50 000-60 000 Żywotność EC 30-60% dłuższa
Wymagania dotyczące konserwacji Bezobsługowy (bezszczotkowy) Wymiana szczotek węglowych/kondensatorów EC jest bezobsługowy
Koszt względny Wartość bazowa 30-50% Linia bazowa Okres zwrotu WE ok. 1-2 lata

System filtracji: wybór HEPA vs. ULPA i badanie szczelności

Filtr FFU określa stopień czystości nawiewanego powietrza. Poniżej przedstawiono parametry techniczne i scenariusze zastosowań dla różnych klas filtrów:

Tabela 2: Porównanie popularnych klas filtrów dla FFU
Stopień filtra Wydajność (@0,3μm) Opór początkowy (Pa) Obowiązująca klasa czystości Typowe zastosowania
H13 (HEPA) 99,97% 180-220 ISO 7-8 (klasa 10 000/100 000) Montaż elektroniki, pakowanie żywności
H14 (HEPA) 99,995% 220-280 ISO 6 (klasa 1000) Farmaceutyczny GMP, wyroby medyczne
U15 (ULPA) 99,9995% 250-320 ISO 5 (klasa 100) Litografia półprzewodników, laboratoria BSL
U17 (ULPA) 99,999995% 300-380 ISO 4-5 (klasa 10/100) Zaawansowane półprzewodniki, nanotechnologia

Konstrukcja obudowy i materiały: równoważenie lekkości i odporności na korozję

Do produkcji obudów FFU powszechnie stosuje się trzy materiały: stal nierdzewną, stop aluminium i stal walcowaną na zimno. Szczegółowe porównanie pokazano poniżej:

Tabela 3: Porównanie materiałów obudowy FFU
Materiał Waga (kg/szt.) Odporność na korozję Wykończenie powierzchni Obowiązujące scenariusze Koszt względny
Stal nierdzewna 304 25-30 Znakomicie Szczotkowane/Lustro Środowiska farmaceutyczne, spożywcze, korozyjne Linia bazowa 50%
Stop aluminium 18-22 Dobrze Anodowane Pomieszczenia czyste dla elektroniki, lekkie zastosowania Linia bazowa 20%
Powłoka proszkowa stali walcowanej na zimno 20-25 Uczciwe Natrysk elektrostatyczny (≥80μm) Przemysł ogólny, projekty niskobudżetowe Linia bazowa

Inteligentne systemy sterowania: sterowanie grupowe i monitorowanie energii

W nowoczesnych pomieszczeniach czystych FFU są często liczne (setki do tysięcy jednostek), wymagające inteligentnych systemów sterowania do scentralizowanego zarządzania. Podstawowe funkcje systemu sterowania są następujące:

  • Scentralizowana platforma monitorowania : Pojedynczy komputer może centralnie sterować do 8000 FFU wentylatorów EC monitorowanie prędkości każdego wentylatora, stanu pracy, alarmów usterek i skumulowanego czasu pracy w czasie rzeczywistym;
  • Kontrola grupowania stref : FFU można pogrupować według obszaru lub klasy czystości w celu ujednoliconej regulacji prędkości i sterowania startem/zatrzymaniem. Na przykład praca z dużą prędkością w godzinach produkcyjnych, automatyczne przełączanie w tryb oszczędzania energii przy niskiej prędkości w nocy lub w godzinach nieprodukcyjnych;
  • Blokada różnicy ciśnień : Połączony z czujnikami różnicy ciśnień w pomieszczeniach czystych, automatycznie zwiększający prędkość FFU, gdy ciśnienie w pomieszczeniu spadnie poniżej wartości zadanej, aby utrzymać stabilność ciśnienia;
  • Statystyki i optymalizacja zużycia energii : System automatycznie oblicza skumulowane zużycie energii na FFU, generuje raporty energetyczne, identyfikuje jednostki o wysokim zużyciu energii i optymalizuje strategie działania. Fani EC mogą osiągnąć oszczędność energii ponad 50% przy początkowym oporze filtra HEPA;
  • Zdalny dostęp i alarmy : Obsługuje zdalne monitorowanie przez sieć LAN lub Internet; automatycznie wysyła powiadomienia alarmowe (SMS/e-mail/APP Push) w przypadku awarii wentylatora, zatkania filtra lub przerwy w komunikacji.

Metody sterowania: Wentylatory EC obsługują kontrolę prędkości komunikacji 0-10 V, PWM lub RS485, z czasem reakcji ≤1 sekundy. Wybór renomowanych marek takich jak niemiecki EBM gwarantuje niezawodne wbudowane moduły sterujące, które płynnie integrują się z komputerami hostami poprzez protokół MODBUS RTU.

Instalacja i wybór: kluczowe wytyczne dotyczące stosowania FFU w pomieszczeniach czystych

Poniżej przedstawiono podstawowe parametry i zalecenia dotyczące wyboru i instalacji FFU:

Tabela 4: Wybór FFU i zalecenia dotyczące parametrów aplikacji
Scenariusz zastosowania Zalecany rozmiar FFU (mm) Znamionowy przepływ powietrza (m³/h) Prędkość twarzy (m/s) Gęstość aranżacji (jednostki/m²)
ISO 5 (klasa 100) full coverage 1175×575 lub 1225×1225 1000-1500 0,35-0,45 Pokrycie 90-100%.
ISO 6 (klasa 1000) partial coverage 1175×575 800-1000 0,25-0,35 20-35%
ISO 7 (klasa 10 000) 1175×575 600-800 0,22-0,28 15-25%
Materiał/localized clean zone 610×610 lub niestandardowy 300-600 0,35-0,50 Zlokalizowany układ

Zarządzanie konserwacją i cyklem życia FFU

Regularna konserwacja ma kluczowe znaczenie dla zapewnienia długoterminowej, stabilnej pracy FFU. Zalecany harmonogram konserwacji jest następujący:

  1. Przegląd miesięczny : Sprawdź stan działania FFU (brak nietypowych dźwięków i wibracji), odczyty manometru różnicy ciśnień (zapisz wartość początkową i trend) oraz nagromadzenie pyłu w filtrze wstępnym;
  2. Kwartalnie : Oczyścić wirnik wentylatora i wnętrze obudowy (za pomocą niestrzępiących się chusteczek i alkoholu izopropylowego); sprawdź, czy nie ma luźnych połączeń elektrycznych;
  3. Półrocznie : Sprawdź prędkość i równomierność wylotu FFU (zmierz co najmniej 5 punktów); jeżeli odchylenie prędkości przekracza ±20%, wyreguluj prędkość wentylatora lub sprawdź filtr;
  4. Rocznie : Wykonaj test szczelności PAO, aby upewnić się, że filtr HEPA/ULPA nie ma wycieków. Jednoczesna kalibracja czujników różnicy ciśnień i systemów sterowania;
  5. Wymiana filtra : Wymienić filtr, gdy różnica ciśnień osiągnie dwukrotność początkowej rezystancji lub gdy badanie szczelności PAO wykaże nieszczelność. Po wymianie ponownie sprawdź szczelność.

FFU wyposażone w wysokiej jakości wentylatory EC (np. niemieckiego EBM), w normalnych warunkach konserwacji, mogą osiągnąć łączna żywotność urządzenia ponad 10 lat, przy czym element wentylatora może pracować przez 80 000 godzin ciągłej, bezawaryjnej pracy . Utworzenie dokumentacji sprzętu dokumentującej datę instalacji, historię konserwacji i okresy wymiany filtrów dla każdego FFU umożliwia konserwację predykcyjną i zapobiega nagłym awariom, które mogłyby zagrozić czystości.
