W systemach pomieszczeń czystych drzwi nie są jedynie przejściami dla personelu i materiałów – nimi są węzły krytyczne utrzymujące gradienty różnicy ciśnień, zapobiegające wnikaniu cząstek i powstrzymujące zanieczyszczenie krzyżowe . Jasny wniosek jest następujący: Wykwalifikowany drzwi do pomieszczenia czystego musi jednocześnie spełniać cztery wymagania — szczelność (przeciek powietrza ≤0,3 m³/(h·m²) przy 100 Pa), trwałość cykli (≥500 000 operacji), odporność na działanie bakterii/korozję oraz inteligentne sterowanie blokadą — a awaria w którymkolwiek z tych obszarów może prowadzić do utraty czystości, często z konsekwencjami poważniejszymi niż wyciek z panelu ściennego . Poniżej przedstawiono szczegółowe informacje techniczne dotyczące sześciu wymiarów: podstawowe wskaźniki wydajności, konstrukcja i materiały drzwi, systemy uszczelnień, projekt okien widokowych, wybór sprzętu i akceptacja instalacji.

Podstawowe wskaźniki wydajności: cztery kluczowe parametry techniczne drzwi do pomieszczeń czystych

Wydajność drzwi do pomieszczeń czystych można bezpośrednio określić ilościowo i ocenić. Poniżej znajdują się cztery uznane w branży podstawowe wskaźniki:

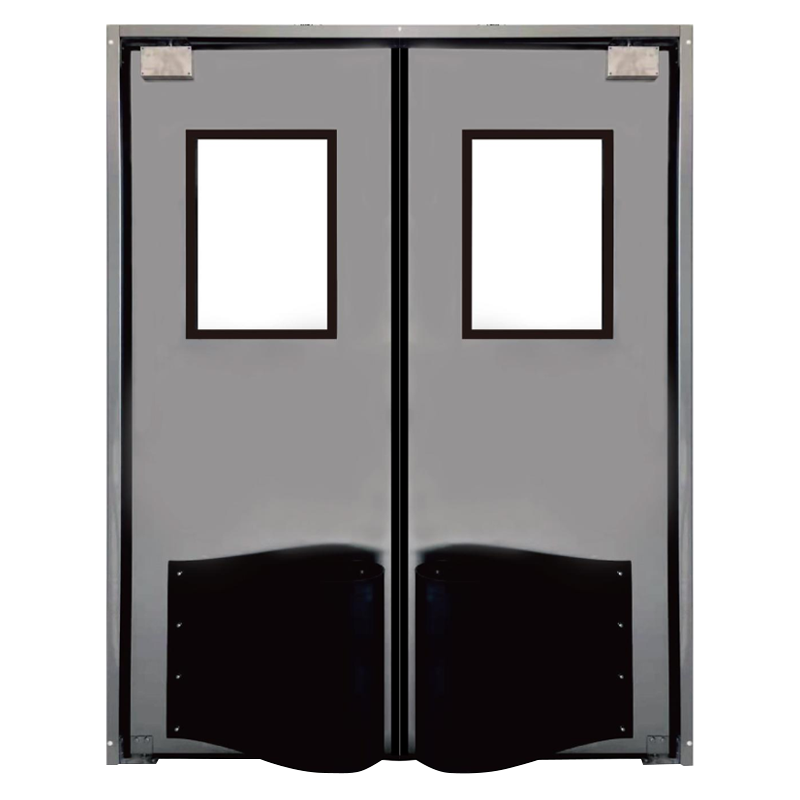

Konstrukcja i materiały drzwi: porównanie wydajności trzech głównych typów

Drzwi do pomieszczeń czystych dzieli się przede wszystkim na trzy typy w zależności od scenariuszy zastosowań i poziomów czystości:

System uszczelnień: pięć linii obrony zapewniających szczelność

Uszczelnienie drzwi do pomieszczeń czystych jest ich podstawową wartością. Kompletny system uszczelniający składa się z pięciu następujących warstw:

1. Trójstronna magnetyczna listwa uszczelniająca : Montowany na górze i po obu stronach ościeżnicy, wykonany z silikon klasy medycznej lub EPDM , o przyciąganiu magnetycznym ≥3 kg/m. Docisk uszczelki wynoszący 2-3 mm przy zamkniętych drzwiach zapewnia szczelność bez utrudniania zamykania;
2. Dolne automatyczne uszczelnienie opadające (pasek zamiatający) : Automatycznie opuszcza się, aby ściśle przylegać do podłogi po zamknięciu (wysokość upadku ≥15 mm, odstęp od podłogi ≤1 mm) i automatycznie podnosi się podczas otwierania. A dwurzędowy skrobak gumowy ze szczotką kombinacja jest zalecana zarówno ze względu na uszczelnienie, jak i odporność na zużycie;
3. Ukryty mechanizm uszczelniający dolny : W obszarach aseptycznych zaleca się stosowanie ukrytych pasków uszczelniających napędzanych pneumatycznie lub elektromagnetycznie, aby uniknąć odsłoniętych elementów gromadzących kurz, przy jednoczesnym spełnieniu wymogów GMP „bez martwych kątów”;
4. Projekt progu : Drzwi do pomieszczeń czystych powinny mieć priorytet próg bezprogowy lub próg typu rampowego konstrukcje (wysokość ≤15mm) ułatwiające przejazd wózkiem. W przypadku projektów bezprogowych podłoga musi być stale płaska, a dolna uszczelka musi bezpośrednio stykać się z podłogą;
5. Uszczelnienie okna widokowego : Obwód okna musi być wyposażony w podwójne uszczelki — wewnętrzne szczeliwo silikonowe (ciągłe wypełnienie) i zewnętrzną uszczelkę EPDM — aby zapewnić brak szczelin między szybą a panelem drzwi.

Norma akceptacji szczelności: Przy różnicy ciśnień 50 Pa, całkowita nieszczelność drzwi powinna wynosić ≤0,3 m³/(h·m²). Zaleca się przeprowadzanie półrocznych testów znaczników dymu za pomocą rurki dymowej w celu sprawdzenia starzenia się uszczelnień i wad montażowych.

Projekt okna widokowego: zapobieganie kondensacji i niezawodność konstrukcyjna

Okienko kontrolne w drzwiach pomieszczenia czystego to nie tylko okno — to także punkt wrażliwy na nieszczelność. Standardy projektowe dla wysokiej jakości okien widokowych są następujące:

• Konfiguracja szkła : Dwuwarstwowe szkło hartowane o grubości pojedynczej warstwy ≥4mm i grubości całkowitej ≥20mm. Szkło hartowane ma 3-5 razy większą udarność niż zwykłe szkło i ze względów bezpieczeństwa rozpada się na tępe cząstki;
• Projekt zapobiegania kondensacji : Szczelina powietrzna pomiędzy warstwami szkła o szerokości 6-12 mm, z wypełnioną wnęką gazowy argon (stężenie ≥90%) i środek osuszający oparty na sicie molekularnym zapewniając brak wewnętrznej kondensacji przy różnicach temperatur ≥15°C. W przypadku pomieszczeń czystych w chłodniach zaleca się stosowanie szkła podgrzewanego elektrycznie (50-100 W/m²);
• Proces uszczelniania : Ciągłe wypełnianie uszczelniaczem silikonowym pomiędzy obwodem szyby a panelem drzwiowym, przy szerokości spoiny 8-12mm i głębokości ≥5mm. Zabronione jest stosowanie uszczelek listew wykończeniowych ze względu na mikroszczeliny gromadzące kurz;
• Leczenie narożnikowe : Rama okienna powinna mieć wewnętrzne narożniki Zaokrąglone przejścia R≥5mm lub narożniki ścięte pod kątem 45°, aby uniknąć narożników 90°, w których gromadzi się kurz i które są trudne do czyszczenia;
• Akcesoria bezpieczeństwa : Do obszarów o dużym wpływie, takich jak przejścia logistyczne, siatka ze stali nierdzewnej lub przezroczyste płyty ochronne z poliwęglanu powinny być montowane na zewnętrznej stronie szyby, zdolnej wytrzymać bez rozbicia energię uderzenia o wartości 50 dżuli.

W pomieszczeniach czystych o wilgotności względnej >75% lub różnicach temperatur ≥15°C w standardowych podwójnych szybach może wystąpić wewnętrzna kondensacja — Szkło powlekane niskoemisyjne wypełnione argonem należy wybrać. Środek osuszający zwykle wystarcza na 3–5 lat, po czym wymagana jest wymiana lub konserwacja.

Sprzęt i akcesoria: Szczegóły decydują o niezawodności

Sprzęt drzwi do pomieszczeń czystych muszą jednocześnie spełniać wymagania dotyczące trwałości, możliwości czyszczenia i odporności na korozję. Zalecenia dotyczące wyboru kluczowych komponentów są następujące:

Inteligentne systemy sterowania i blokad

W pomieszczeniach czystych wysokiego poziomu (ISO 5-7) inteligentne sterowanie drzwiami jest kluczową technologią zapobiegającą zanieczyszczeniom krzyżowym. Główne cechy obejmują:

• Blokada elektroniczna : Obydwa drzwi śluzy nie mogą zostać otwarte jednocześnie, przy czasie reakcji blokady ≤0,5 sekundy. Gdy jedne drzwi otwierają się pod kątem ≥90°, drugie zamykają się automatycznie, aby zapobiec zakłóceniu gradientu ciśnienia;
• Integracja kontroli dostępu : Zintegrowany z systemem BMS, obsługujący przeciąganie karty, rozpoznawanie odcisków palców i rozpoznawanie twarzy. Czas rozpoznawania ≤1 sekunda, z powłoką antybakteryjną na powierzchniach urządzenia rozpoznającego;
• Monitorowanie różnicy ciśnień : Miniaturowe czujniki różnicy ciśnień można zintegrować z ościeżnicą drzwi, wyświetlając w czasie rzeczywistym różnice ciśnień pomiędzy sąsiednimi pomieszczeniami (zakres 0-125Pa, dokładność ≤±1Pa). Alarm dźwiękowy/wizualny, gdy różnica ciśnień spadnie poniżej wartości zadanej (np. 5Pa);
• Sterowanie timerem : Możliwość ustawienia opóźnienia otwarcia drzwi logistycznych (10-30 sekund); jeżeli drzwi pozostaną otwarte dłużej niż ustawiony czas, system automatycznie je zamknie lub uruchomi alarm, aby zapobiec utracie różnicy ciśnień;
• Monitorowanie stanu uszczelnienia : Wysokiej klasy inteligentne drzwi można wyposażyć w przełączniki magnetyczne lub czujniki zbliżeniowe, które wysyłają sygnały alarmowe do centralnej sterowni, gdy drzwi nie są całkowicie zamknięte, rejestrując zdarzenia za pośrednictwem BMS.

Wymóg logiki blokady: W przypadku śluz materiałowych należy najpierw otworzyć drzwi zewnętrzne, umieścić materiały, zamknąć drzwi zewnętrzne i dopiero wtedy można otworzyć drzwi wewnętrzne – nigdy nie wolno otwierać obu drzwi jednocześnie. Niezawodność systemu blokady elektronicznej powinna osiągnąć MTBF ≥50 000 godzin. W celu zapewnienia bezpieczeństwa i niezawodności zaleca się comiesięczne testowanie działania blokady.

Instalacja i akceptacja: Dziewięć kluczowych punktów kontroli na miejscu

Jakość montażu drzwi do pomieszczeń czystych bezpośrednio wpływa na ich długoterminową wydajność i efektywność czystości. Poniżej znajduje się dziewięć kluczowych punktów kontroli wymaganych do odbioru na miejscu:

1. Pionowość ościeżnicy : Odchylenie pionowe ≤2 mm/m, odchylenie poziome ≤1,5 mm/m;
2. Szczelina pomiędzy skrzydłem drzwi a ościeżnicą : Jednolite i ≤3 mm, różnica w szczelinie ≤1 mm;
3. Kompresja uszczelnienia : Gdy drzwi są zamknięte, ściśnięcie uszczelki wynosi 20–30% pierwotnej grubości (zwykle mierzone 2–3 mm);
4. Test uszczelnienia dolnego : Przy zamkniętych drzwiach użyj szczelinomierza o średnicy 0,1 mm, aby sprawdzić szczelinę między dołem drzwi a podłogą — włożenie nie powinno być możliwe lub głębokość wsunięcia ≤50 mm;
5. Próba szczelności : Użyj rurki dymowej do wypuszczenia dymu na obwodzie szczeliny drzwiowej – od wewnątrz nie powinno być widać przenikania dymu (metoda znacznikowa); lub zastosować wykrywanie nieszczelności przy różnicy ciśnień, przy wycieku powietrza ≤0,3 m³/(h·m²) przy 50Pa;
6. Test siły otwierania/zamykania : Użyj miernika siły — siła otwierania ≤50N, siła zamykania ≤30N;
7. Test działania blokady : Symuluj scenariusz blokady dwóch drzwi, aby sprawdzić, czy w przypadku całkowitego otwarcia jednych drzwi, drugich faktycznie nie można otworzyć;
8. Test wyjścia awaryjnego : Przy wyłączonym zasilaniu otworzyć drzwi od wewnątrz — siła otwierania ≤67N, droga wyjścia wolna;
9. Jakość powierzchni : Brak zadrapań, wgnieceń i plam rdzy na powierzchni panelu drzwi; przyczepność powłoki ≥Stopień 1 (test nacięcia); panel ze stali nierdzewnej Ra≤0,4μm.

A kwartalny system kontroli Zalecane jest skupienie się na starzeniu się/pękaniu uszczelek, poluzowaniu zawiasów, regulacji prędkości samozamykacza i czułości systemu blokady. Niezwłocznie rozwiązuj problemy poprzez naprawę lub wymianę, aby zapewnić optymalne uszczelnienie drzwi do pomieszczeń czystych.
