W systemach pomieszczeń czystych okna nie tylko zapewniają naturalne oświetlenie i możliwość oglądania na zewnątrz, ale także krytyczne słabe punkty utrzymujące różnicę ciśnień i zapobiegające przedostawaniu się cząstek . Jasny wniosek jest następujący: Wykwalifikowany okno pomieszczenia czystego musi jednocześnie spełniać cztery wymagania — szczelność (przeciek powietrza ≤0,3 m³/(h·m²) przy 100 Pa), gładkość powierzchni (Ra≤0,8 μm), odporność na kondensację i odporność na korozję przy środkach dezynfekcyjnych — a jego awaria może poważniej zagrozić czystości niż równoważna powierzchnia panelu ściennego . Poniżej przedstawiono szczegółowe informacje techniczne dotyczące czterech wymiarów: doboru szkła, projektu konstrukcji uszczelniającej, materiałów ramy i akceptacji montażu.

Wybór szkła: porównanie parametrów technicznych dwóch popularnych typów

Wybór szkła do okien do pomieszczeń czystych ma bezpośredni wpływ na przepuszczalność światła, bezpieczeństwo i izolację termiczną/zapobieganie kondensacji. Poniżej przedstawiono szczegółowe porównanie dwóch najczęściej stosowanych rodzajów szkła:

Projekt konstrukcji uszczelniającej: pięć linii obrony zapewniających szczelność

Skuteczność uszczelniania okna pomieszczeń czystych jest ich podstawową wartością. Kompletny system uszczelniający składa się z pięciu następujących warstw:

1. Uszczelniacz silikonowy pomiędzy szkłem a ramą : Należy zastosować neutralny, odporny na pleśń uszczelniacz silikonowy o szerokości spoiny 8-12 mm i głębokości ≥ 5 mm, w sposób ciągły i bez przerw. Zabroniony jest sposób stosowania uszczelek listew ozdobnych, gdyż pomiędzy listwą a szybą występują mikroszczeliny;
2. Uszczelnienie na płasko pomiędzy ramą a panelem ściennym : Rama okna i panel do pomieszczeń czystych powinny być łączone na pióro i wpust lub za pomocą masy uszczelniającej, ze szczeliną ≤2 mm, wypełnione neutralnym uszczelniaczem;

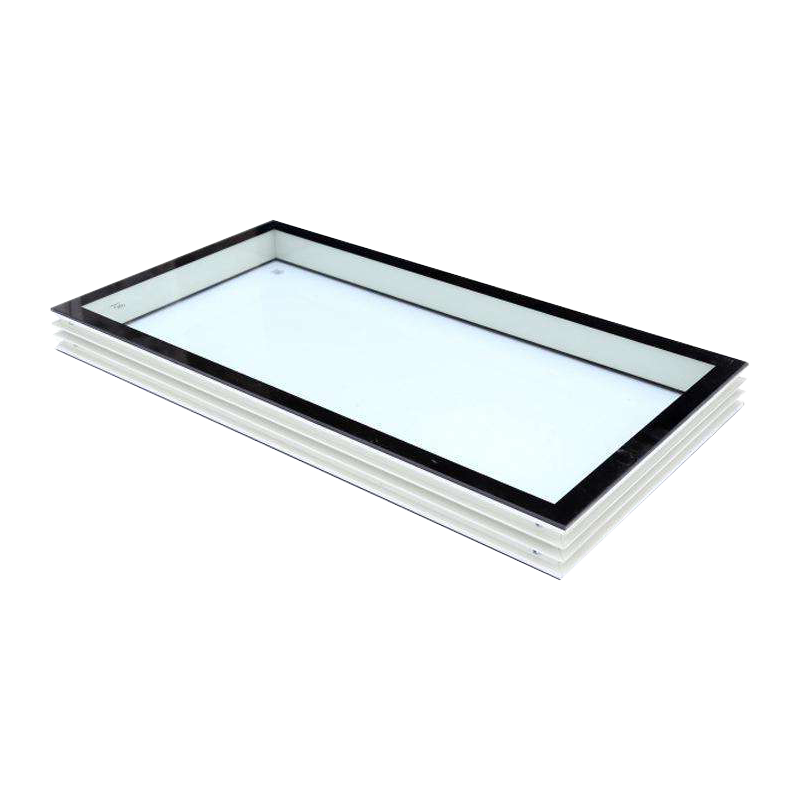

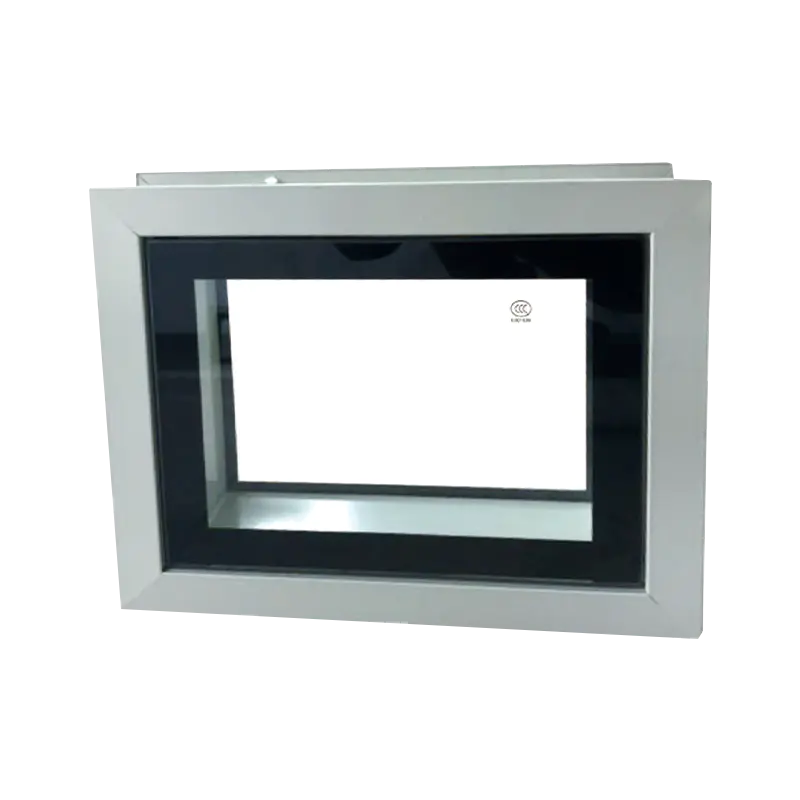

3. Podwójna uszczelka wnękowa szyby : W uszczelce krawędziowej szkła izolacyjnego zastosowano konstrukcję podwójnego uszczelnienia — pierwsza uszczelka to kauczuk butylowy (uszczelka termotopliwa), druga to szczeliwo wielosiarczkowe lub strukturalne, zapewniające stopień wycieku argonu ≤1%/rok;
4. System suszenia zapobiegający kondensacji wewnątrz szkła : Wnękę wypełniono środkiem osuszającym z sitami molekularnymi 3A lub 4A o zdolności pochłaniania wilgoci ≥25% własnej masy, co zapewnia brak kondensacji w temperaturze punktu rosy -40°C;
5. Otwory wyrównujące ciśnienie pomiędzy ramą a ścianą (opcjonalnie) : W przypadku pomieszczeń czystych, w których występują duże wahania różnicy ciśnień, w ramie można zainstalować mikrootwory wyrównujące ciśnienie, aby zapobiec deformacji szkła lub uszkodzeniu szczeliwa spowodowanego różnicą ciśnień.

Norma akceptacji szczelności: Przy różnicy ciśnień 50 Pa, nieszczelność całego okna powinna wynosić ≤0,3 m³/(h·m²) . Zaleca się coroczne przeprowadzanie testu dymu w celu sprawdzenia starzenia się szczeliwa.

Porównanie materiałów ramy: obowiązujące scenariusze dla stali nierdzewnej, stopów aluminium i stali kolorowej

Wybór materiału, z którego wykonane są okna, ma bezpośredni wpływ na odporność na korozję, łatwość czyszczenia i ogólną żywotność. Szczegółowe porównanie trzech głównych materiałów pokazano poniżej:

Technologia zapobiegania kondensacji: Specjalna konstrukcja do chłodni i pomieszczeń czystych o kontrolowanej temperaturze

W oknach pomiędzy chłodnią (2-8°C) a pomieszczeniami czystymi o kontrolowanej temperaturze (20-24°C) różnice temperatur przekraczające 15°C mogą łatwo spowodować kondensację, która w ciężkich przypadkach może kapać na produkty znajdujące się poniżej. Trzy skuteczne środki zapobiegania kondensacji są następujące:

• Wypełnienie argonem Powłoka Low-E : Wypełnienie wnęki argonem (stężenie ≥90%) ogranicza konwekcyjne przenoszenie ciepła; Powłoka Low-E zmniejsza przenikanie ciepła przez promieniowanie o 50% -70%. Połączenie podnosi temperaturę wewnętrznej powierzchni szkła o 2-3°C, skutecznie zapobiegając kondensacji;
• Szkło podgrzewane elektrycznie : Na powierzchnię szkła nałożona jest przezroczysta folia przewodząca, zasilana z bezpiecznego zasilacza niskonapięciowego (24 V lub 36 V) o gęstości mocy 50-100 W/m², utrzymującego temperaturę powierzchni szkła powyżej punktu rosy. Nadaje się do scenariuszy ekstremalnych różnic temperatur (np. okna widokowe w chłodni -25°C);
• Rama z przekładką termiczną : Dodaj paski izolacji termicznej (PA66 lub PU) do wewnętrznej strony metalowej ramy, aby przerwać przewodzenie ciepła/zimna i zmniejszyć ryzyko kondensacji na wewnętrznej powierzchni ramy.

Metoda odbioru: Po 24 godzinach pracy w ekstremalnych warunkach należy sprawdzić wewnętrzną powierzchnię szyby i krawędzie ramy – nie powinno być widocznej kondensacji ani zamglenia . W przypadku szkła podgrzewanego elektrycznie należy sprawdzić równomierność ogrzewania — różnica temperatur między dowolnymi dwoma punktami ≤3°C.

Instalacja i akceptacja: Dziewięć kluczowych punktów kontroli na miejscu

Jakość instalacji okna pomieszczeń czystych bezpośrednio wpływa na ich długoterminową wydajność i zdolność do utrzymania czystości. Poniżej znajduje się dziewięć kluczowych punktów kontroli wymaganych do odbioru na miejscu:

1. Pionowość/wyrównanie ramy : Odchylenie pionowe ≤2 mm/m, odchylenie poziome ≤1,5 mm/m;
2. Jakość powierzchni szkła : Żadnych zadrapań, pęcherzyków, kamieni i pęknięć. Zadrapania głębsze niż 0,1 mm należy odrzucić;
3. Ciągłość uszczelniacza : Wałek uszczelniający powinien być ciągły i pełny, bez pęcherzyków, pęknięć i pęknięć. Szerokość spoiny jednakowa, odchyłka ≤±1mm;
4. Połączenie panelu ze ścianą : Płaskość złącza ≤1mm/2m, szczelina ≤2mm, gęsto wypełnione szczeliwem;
5. Czystość wewnętrzna szkła izolacyjnego : Wnęka wolna od kurzu, wilgoci i odcisków palców. Badanie punktu rosy ≤-40°C;
6. Próba szczelności : Użyj rurki dymowej lub aerozolu, aby wypuścić dym na obwodzie okna — od wewnątrz nie powinno być widać przenikania dymu. Zaleca się wykrywanie nieszczelności przy różnicy ciśnień przy wycieku powietrza ≤0,3 m³/(h·m²) przy 50Pa;
7. Test kondensacji (jeśli jest wymagany) : Symuluj warunki ekstremalnej różnicy temperatur przez 24 godziny — brak kondensacji na wewnętrznej powierzchni szkła;
8. Próba udarności (pobieranie próbek) : Użyj stalowej kuli o masie 1040 g, zrzuconej z wysokości 1,2 m na środek szkła — pęknięcia są dozwolone, ale szkło nie może się rozbić ani stworzyć dziur do penetracji;
9. Pomiar chropowatości powierzchni : Użyj testera chropowatości powierzchni na powierzchni ramy — Ra≤0,8μm; do ram ze stali nierdzewnej, Ra≤0,4μm.

An roczny system kontroli zalecane jest skupienie się na starzeniu się szczeliwa (twardnienie, pękanie lub odklejanie się), uszkodzeniu uszczelki szyby izolacyjnej (obserwowanie wewnętrznego zamglenia lub tęczowych wzorów) i korozji ramy. Niezwłocznie rozwiązuj problemy poprzez naprawę lub wymianę.

Typowe scenariusze zastosowań i zalecenia dotyczące wyboru okien do pomieszczeń czystych

Poniżej znajdują się cztery typowe scenariusze zastosowań i zalecane konfiguracje:
