Jak wybrać antykorozyjne panele do pomieszczeń czystych ze stali nierdzewnej?

Panele do pomieszczeń czystych wykorzystujące stal nierdzewną 304 lub 316L jako warstwę wierzchnią w połączeniu z ognioodpornymi materiałami rdzenia klasy A (takimi jak wełna mineralna, wełna mineralna szklano-magnezowa lub aluminiowy plaster miodu) stanowią najbardziej niezawodne rozwiązanie w zakresie obudów antykorozyjnych dla czystych środowisk o wysokich wymaganiach. W testach neutralnej mgły solnej stal nierdzewna 304 zwykle osiąga 48–72 godziny bez korozji, podczas gdy stal 316L wydłuża ten czas do ponad 72–120 godzin ze względu na zawartość molibdenu, co czyni ją szczególnie odpowiednią do obszarów przybrzeżnych, obiektów farmaceutycznych i środowisk o intensywnej dezynfekcji chemicznej. Wybór powinien uwzględniać stopień korozji, wymagania bezpieczeństwa przeciwpożarowego, wytrzymałość konstrukcyjną i potrzeby w zakresie kontroli temperatury, a nie kierować się jednym miernikiem wydajności.

Mechanizmy antykorozyjne i różnice klas w warstwach powierzchniowych stali nierdzewnej

Odporność na rdzę panele do pomieszczeń czystych ze stali nierdzewnej zasadniczo pochodzi z gęstej warstwy pasywnej tlenku chromu utworzonej na powierzchni. Gdy zawartość chromu w stali osiągnie ok 12% ta pasywna folia skutecznie blokuje kontakt tlenu i mediów korozyjnych z podłożem. Stal nierdzewna typu 304 (06Cr19Ni10) doskonale sprawdza się w standardowych środowiskach pomieszczeń czystych; Typ stal nierdzewna 316L (022Cr17Ni12Mo2), z dodatkiem 2–3% molibdenu , znacznie poprawia równoważną odporność na wżery (PRE=%Cr 3,3×%Mo), zapewniając większą odporność na korozję szczelinową i wżery wywołaną chlorkami.

Porównanie danych z testu mgły solnej

Testowanie w mgle solnej jest krytyczną, przyspieszoną oceną odporności stali nierdzewnej na korozję. W oparciu o dane branżowe, różne materiały wykazują znaczne różnice w działaniu w warunkach neutralnej mgły solnej (NSS, 5% NaCl, 35°C):

Należy zauważyć, że w badaniach mgły solnej wykorzystuje się wyjątkowo wysokie stężenia chlorków, a szybkość korozji jest od kilku do kilkudziesięciu razy większa niż w środowiskach naturalnych. Dlatego Panele ze stali nierdzewnej 304 do pomieszczeń czystych, które przeszły 72-godzinne testy w komorze solnej, zazwyczaj gwarantują ponad 10 lat pracy bez rdzy w rzeczywistych środowiskach pomieszczeń czystych o niskiej zawartości chlorków , podczas gdy 316L może osiągnąć oczekiwaną żywotność przekraczającą 15 lat w równoważnych warunkach rzeczywistych.

Jak wybór materiału rdzenia wpływa na ogólną odporność antykorozyjną i funkcjonalność

Chociaż warstwa powierzchniowa ze stali nierdzewnej zapewnia podstawową ochronę, właściwości fizyczne i chemiczne materiału rdzenia bezpośrednio wpływają na długoterminową integralność strukturalną panelu i pośrednią zdolność antykorozyjną. Na przykład, jeśli materiał rdzenia wchłania wilgoć i odkształca się, złącza paneli mogą pękać, umożliwiając przedostanie się czynników korozyjnych przez warstwę wielowarstwową. Poniższa tabela porównuje wszechstronną wydajność czterech głównych materiałów rdzeniowych:

Z punktu widzenia synergii antykorozyjnej, aluminiowy rdzeń o strukturze plastra miodu jest preferowanym wyborem w przypadku pomieszczeń czystych o wysokiej jakości (klasa ISO 1–5) ze względu na kompatybilność elektrochemiczną z warstwą powierzchniową, brak higroskopijności i zerowe wydzielanie włókien. Rdzeń kompozytowy z wełny mineralnej szklano-magnezowej doskonale sprawdza się w zastosowaniach farmaceutycznych i chemicznych, gdzie jego właściwości nieorganiczne wytrzymują częstą fumigację chemiczną bez wytwarzania żrących produktów ubocznych.

Dlaczego proces produkcyjny ma znaczenie: panele ręczne a panele wytwarzane maszynowo

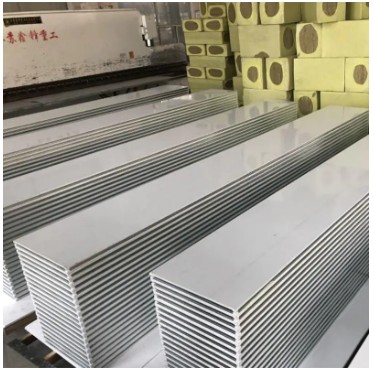

Panele do pomieszczeń czystych ze stali nierdzewnej są podzielone na kategorie według procesu produkcyjnego na typy wytwarzane ręcznie i maszynowo, z krytycznymi różnicami w uszczelnieniu konstrukcyjnym i długotrwałym działaniu antykorozyjnym. Panele produkowane maszynowo są produkowane na zautomatyzowanych liniach ciągłych do klejenia powierzchniowego, podgrzewania, prasowania i utwardzania, uzyskując wyjątkowo wysoką płaskość powierzchni (zwykle ≤1 mm/m) i szczelne połączenia, które skutecznie zapobiegają przedostawaniu się pary wodnej i mediów korozyjnych do warstwy rdzenia przez krawędzie lub szwy. Panele ręczne opierają się na montażu ręcznym; oferując jednocześnie wysoką elastyczność w przypadku niestandardowych rozmiarów, trudniej jest zagwarantować spójne uszczelnienie połączeń, co stwarza potencjalne ryzyko infiltracji wody i korozji w środowiskach o wahaniach wilgotności.

Porównanie parametrów procesu

• Temperatura utwardzania kleju do paneli produkowanych maszynowo: 120°C–150°C stała kontrola, szybkość utwardzania kleju >95%, siła wiązania ≥0,15MPa
• Ręczne utwardzanie panelu w temperaturze pokojowej: w zależności od temperatury i wilgotności otoczenia, dłuższy cykl utwardzania, krawędzie wymagają dodatkowej aplikacji szczeliwa
• Precyzja wymiarowa panelu wykonywanego maszynowo: tolerancja długości ±2mm, tolerancja przekątnej ≤3mm, zapewniająca szczelinę montażową ≤1mm

Dla przybrzeżnych lub o dużej wilgotności , zaleca się panele wykonane maszynowo z powierzchniami ze stali nierdzewnej 316L, aby zminimalizować prawdopodobieństwo korozji na złączach. Jeżeli konieczne jest zastosowanie paneli ręcznych, wszystkie krawędzie cięcia i złącza należy uszczelnić uszczelniaczem poliuretanowym.

Która konfiguracja pasuje do Twojej branży: Przewodnik wyboru dla konkretnych zastosowań

Różne branże mają różne priorytety w zakresie antykorozyjnych paneli do pomieszczeń czystych. W oparciu o praktyczne doświadczenie inżynieryjne i standardy branżowe przedstawiono następujące ukierunkowane zalecenia dotyczące wyboru:

Laboratoria Farmaceutyczne i Biologiczne

Środowiska te wymagają częstej fumigacji przestrzennej środkami dezynfekującymi nadtlenkiem wodoru, formaldehydem lub czwartorzędowymi solami amoniowymi. Powierzchnia ze stali nierdzewnej 316L z rdzeniem z wełny mineralnej szklano-magnezowej zalecane są panele. 316L jest odporny na chlorki i kwasowe składniki środków dezynfekcyjnych, a warstwa szklano-magnezowa służy jako nieorganiczna bariera, która nie uwalnia szkodliwych gazów ani nie pochłania wilgoci podczas chemicznej fumigacji. Studium przypadku zakładu farmaceutycznego wykazało, że ściany o tej konfiguracji wykazały brak wżerów i plam rdzy w ciągu 5 lat cotygodniowych cykli dezynfekcji .

Warsztaty elektroniki i półprzewodników

Produkcja mikroelektroniki jest niezwykle wrażliwa na cząstki stałe i wymywanie jonów metali. Powierzchnia ze stali nierdzewnej 304 z aluminiowym rdzeniem o strukturze plastra miodu jest zalecane. W 100% pozbawiony włókien aluminiowy plaster miodu eliminuje źródła pyłu, a jego wysoka płaskość (odchylenie powierzchni ≤0,5 mm) spełnia wymagania precyzyjnego przepływu powietrza FFU. W pomieszczeniach czystych klasy ISO 4 i wyższej ta kombinacja może kontrolować wytwarzanie cząstek w ścianach ≤0,5μm cząstek <100 na stopę³ .

Przetwarzanie żywności i przechowywanie w łańcuchu chłodniczym

Obiekty spożywcze muszą równoważyć ochronę antykorozyjną, izolację termiczną i wodoodporność. Powierzchnia ze stali nierdzewnej 304 z rdzeniem z poliuretanu (PU). jest zalecane. Przewodność cieplna PU tak niska jak 0,024 W/m·K znacznie zmniejsza zużycie energii w chłodniach; jego struktura o zamkniętych komórkach zapobiega przenikaniu pary wodnej, zapobiegając korozji tylnej strony stali nierdzewnej spowodowanej długotrwałym osadzaniem się kondensatu. W testach cyklicznych temperatur od -20°C do 50°C ta kombinacja nie wykazała proszkowania rdzenia ani rozwarstwiania powierzchni.

Przybrzeżne lub chemiczne zakłady przemysłowe

Środowiska o wysokim zasoleniu lub opary kwaśne/alkaliczne stwarzają największe wyzwania materialne. Powierzchnia ze stali nierdzewnej 316L z aluminiowym rdzeniem o strukturze plastra miodu jest obowiązkowe, a wszystkie śruby montażowe i aluminiowe akcesoria kątowe muszą być również wykonane ze stali 316L, aby zapobiec korozji galwanicznej. Nawet 316L w takich środowiskach wymaga okresowej pasywacji powierzchni (co 2–3 lata) w celu naprawy folii pasywnych potencjalnie uszkodzonych przez zarysowania mechaniczne.

Jak zapobiegać rdzy podczas instalacji i konserwacji

Nawet w przypadku wysokowydajnych paneli do pomieszczeń czystych ze stali nierdzewnej, niewłaściwa instalacja i konserwacja mogą spowodować przedwczesną korozję. Zweryfikowane krytyczne punkty kontroli to:

1. Unikaj bezpośredniego kontaktu różnych metali: Pomiędzy panelami ze stali nierdzewnej a ramą ze stali węglowej należy zastosować nylonowe lub gumowe podkładki izolacyjne, aby zapobiec korozji galwanicznej. Dowody terenowe pokazują, że nieizolowana stal węglowa w kontakcie ze stalą nierdzewną 304 może powodować widoczną migrację rdzy 3–6 miesięcy w wilgotnym środowisku.
2. Wszystkie krawędzie cięcia muszą zostać uszczelnione: Cięcie w terenie powoduje powstawanie zadziorów, które niszczą folię pasywną. Wszystkie nacięcia należy pokryć pastą pasywacyjną specyficzną dla stali nierdzewnej i uszczelnić uszczelniaczem silikonowym.
3. Prawidłowo dobierz środki czyszczące: Do czyszczenia powierzchni ze stali nierdzewnej należy unikać środków czyszczących zawierających chlorki (takich jak podchloryn sodu) lub produktów na bazie kwasu solnego. Zalecane są neutralne detergenty (pH 6–8) i miękkie włókniny.
4. Regularnie sprawdzaj drenaż i uszczelnienie: Szczeliwo pomiędzy listwami przypodłogowymi a podłogą stanowi strefę wysokiego ryzyka korozji. Zalecane są inspekcje kwartalne; pękniętą masę uszczelniającą należy niezwłocznie naprawić, aby zapobiec gromadzeniu się wody w warstwie rdzeniowej.

Dzięki tym systematycznym środkom żywotność antykorozyjne panele ze stali nierdzewnej do pomieszczeń czystych można przedłużyć do 1,5 razy dłuższa żywotność projektowa , znacznie zmniejszając całkowite koszty utrzymania w całym cyklu życia.
