Kompletny przewodnik po wyborze systemu do pomieszczeń czystych

Poziom czystości: pierwszy punkt kontrolny wyboru

Wszystkie projekty systemów pomieszczeń czystych skupiają się na poziomach czystości. ISO 14644-1:2025 klasyfikuje czystość od klasy ISO 1 do klasy ISO 9. Krajowa praktyka inżynieryjna powszechnie używa terminologii klasy 100, klasy 1000, klasy 10 000 i klasy 100 000. Wyższe poziomy wymagają ściślejszej kontroli cząstek, a koszty budowy i zużycie energii rosną wykładniczo.

Unikaj „przesadnego projektowania” podczas selekcji. Jedna firma farmaceutyczna zbudowała strefę pomocniczą klasy C zgodnie ze standardami klasy B, w wyniku czego: roczne zużycie energii wzrasta o około 35% i wydłużenie okresu zwrotu o 2,8 roku. Racjonalne podejście polega na: zaprojektowaniu głównych stref procesowych zgodnie z najwyższymi wymaganiami, obniżenie poziomu stref pomocniczych i zapobieganiu cofaniu się zanieczyszczeń poprzez gradienty ciśnienia różnicowego (strefa rdzeniowa ≥10 Pa , śluza powietrzna ≥10 Pa , korytarz ≥10 Pa ).

Konstrukcja modułowa a tradycyjna: wybór trybu określa koszt cyklu życia

To najważniejsza decyzja strukturalna w procesie selekcji na rok 2026. Modułowe pomieszczenia czyste wykorzystują prefabrykowane panele ścienne, sufity i jednostki FFU do montażu na miejscu, podczas gdy tryb tradycyjny obejmuje spawanie konstrukcji na miejscu, montaż kanałów i filtrów o wysokiej wydajności.

Podstawowe zalety rozwiązań modułowych polegają na skalowalności i skompresowanych harmonogramach budowy. Dane pomiarowe branży pokazują, że tryby modułowe mogą skrócić średni czas budowy o ponad 30% oraz wsparcie przyszłego „usuwania ścian w celu rozbudowy” – szczególnie przydatne w przypadku wynajmowanych obiektów lub przedsiębiorstw o niepewnej wydajności. Jeśli chodzi o koszty operacyjne, ze względu na wysokowydajny, energooszczędny sprzęt i inteligentne systemy sterowania grupowego, zużycie energii może być obniżone o 20%-40% w porównaniu do tradycyjnych rozwiązań.

Jednak modułowość nie jest uniwersalna. Gdy powierzchnia przekracza 500 metrów kwadratowych lub obejmuje złożone rurociągi procesowe, tradycyjny tryb generalnego wykonawstwa robót budowlanych w ramach inżynierii oczyszczania EPC oferuje korzyści w zakresie wytrzymałości konstrukcyjnej i kompleksowego układu rurociągów. W ramach nowego projektu dotyczącego akumulatorów energetycznych zmierzono, że: 800 metrów kwadratowych Całkowity koszt rozwiązania modułowego był w rzeczywistości o 18% wyższy niż w przypadku rozwiązania tradycyjnego, ponieważ koszty zbrojenia konstrukcyjnego pomieszczeń o dużej rozpiętości równoważyły zalety prefabrykacji.

Wybór podstawowego sprzętu: dopasowanie logiki dla FFU, filtrów i struktur obwiedni

Wydajność systemu pomieszczeń czystych zależy od trójcy „automatycznego systemu sterowania HVAC z oczyszczaniem struktury kopertowej” — każdy pojedynczy słaby punkt obniży ogólną skuteczność.

Szczelność struktury koperty: pierwsza linia obrony czystości

Wdrożona w 2026 r. norma GB/T 29468-2024 „Płyty warstwowe o strukturze kopert w pomieszczeniach czystych” wyjaśniła obowiązkowe wskaźniki dotyczące odporności ogniowej materiału rdzenia, odporności powłoki powierzchniowej na korozję i innych twardych wymagań. Podczas selekcji dostawcy powinni być zobowiązani do dostarczenia raportów z testów szczelności paneli – wyciek powietrza w szczelinie złącza jest główną przyczyną niezgodności w zakresie czystości. W jednym z projektów fabryki elektroniki do łączenia wykorzystano niestandardowe profile aluminiowe, co skutkowało liczbą cząstek w strefie ISO klasy 5 przekraczając normy 2,3 razy , wymagający 47 dni do przeróbek w celu wymiany uszczelek i regulacji różnicy ciśnień.

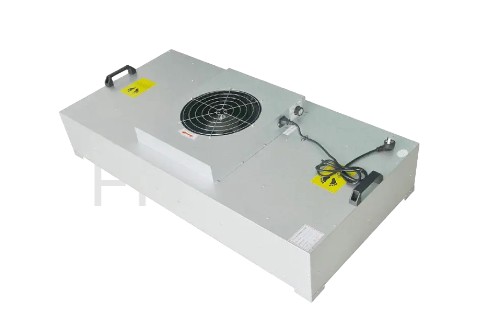

Parametry klucza wyboru FFU

Wybór FFU (Fan Filter Unit) wymaga zwrócenia uwagi na trzy podstawowe parametry:

• Żywotność wentylatora: Jakość, jaką mogą osiągnąć wentylatory odśrodkowe z napędem bezpośrednim ponad 50 000 godzin
• Poziom hałasu: Strefa robocza ≤65dB(A)
• Zakres regulacji prędkości: Bezstopniowa regulacja prędkości dostosowuje się do różnych warunków wydajności

Linie produkcyjne półprzewodników zwykle wykorzystują sufity FFU z pełnym pokryciem, aby zapewnić przepływ jednokierunkowy, podczas gdy w strefach farmaceutycznych klasy C można stosować kombinacje okapów z lokalnym przepływem laminarnym o niejednokierunkowym przepływie, ograniczenie zamówień FFU o 30% .

Strategia trójstopniowej konfiguracji filtra

Konfiguracja filtra jest zgodna z trzystopniową filtracją „podstawowa średnia wysoka/ultra wysoka wydajność”. Krytycznym błędnym przekonaniem jest zaniedbywanie zdolności zatrzymywania pyłu przez filtr główny — gdy pojemność jest niewystarczająca, filtry o średniej i wysokiej wydajności zatykają się przedwcześnie, powodując wzrost odporności systemu na przepięcia i gwałtowny wzrost zużycia energii. Zalecenia:

1. Główny: filtry panelowe klasy G4 (pojemność zatrzymywania kurzu ≥500g )
2. Średni: filtry kieszonkowe klasy F8
3. Terminalowe filtry o wysokiej wydajności (klasa H13-H14) z ≥99,99% wydajność dla cząstek o wielkości ≥0,3 μm

Aktualizacje zgodności na rok 2026, którymi należy się zająć podczas wyboru

Lata 2025-2026 to okres intensywnej aktualizacji standardów pomieszczeń czystych. Zignorowanie podczas selekcji poniższych nowych przepisów może skutkować brakiem akceptacji lub niezgodnością eksploatacyjną:

• GB/T 33556.1-2025 (obowiązuje od 1 maja 2026 r.): Specyfikacje zastosowań w szpitalnych pomieszczeniach czystych, wzmocnienie wymagań dotyczących monitorowania online oddziału podciśnienia i różnicy ciśnień na sali operacyjnej
• GB/T 47162-2026 (obowiązuje od 1 września 2026 r.): Ogólne wymagania techniczne dotyczące drzwi do pomieszczeń czystych, wprowadzone po raz pierwszy krajowe standardowe wskaźniki ilościowe dotyczące szczelności panelu drzwi, trwałości uszczelki i antykondensacji okienka obserwacyjnego
• GB/T 46376-2025 (obowiązuje od 1 maja 2026 r.): Standardy obsługi i konserwacji pomieszczeń czystych wymagające dokumentacji obsługi i konserwacji w całym cyklu życia z możliwością śledzenia wymiany filtra, kalibracji różnicy ciśnień i innych operacji
• Częściowa wersja GB 50073-2013 2025: Nowe wytyczne dotyczące projektowania warsztatów zajmujących się wysokiej jakości półprzewodnikami w pomieszczeniach czystych, a także wymagania dotyczące projektowania energooszczędnego i kontroli emisji dwutlenku węgla

Lista kontrolna decyzji o wyborze: unikanie typowych pułapek

Przed sfinalizowaniem rozwiązania skorzystaj z poniższej listy kontrolnej, aby zweryfikować element po elemencie:

System pomieszczeń czystych wybór jest zasadniczo równowagą pomiędzy „wymaganiami procesu – ramami zgodności – kosztami cyklu życia”. Trend 2026 pokazuje, że prymitywny model dążenia po prostu do wysokiej czystości został wyeliminowany i zastąpiony precyzyjnym projektowaniem opartym na symulacji cyfrowej (symulacja przepływu powietrza BIM CFD), trybach budowy głęboko integrujących modularyzację i inteligencję oraz pełnym zarządzaniu zgodnością cyklu życia obejmującym projektowanie-konstrukcję-eksploatację. Dokonując wyboru, przedsiębiorstwa powinny przede wszystkim ocenić, czy dostawcy usług posiadają możliwości integracji między standardami i branżową wiedzę specjalistyczną, a nie jedynie porównywać wstępne oferty.

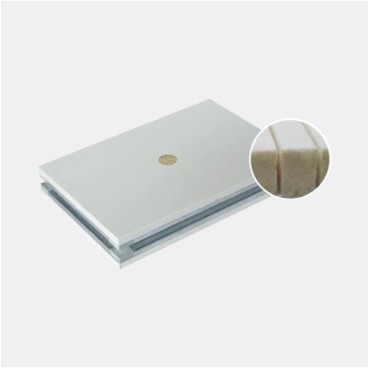

Jak wybrać Panele dla elektronicznych systemów bezpyłowych do pomieszczeń czystych?

Przy wyborze paneli do pomieszczeń czystych do bezpyłowego warsztatu elektronicznego kluczem nie jest po prostu wybór najdroższego materiału. Właściwy wybór zależy od poziom czystości, warunki wilgotnościowe, odporność ogniowa, wymagania antystatyczne i częstotliwość konserwacji . W przypadku większości projektów związanych z produkcją elektroniki, panele z wełny mineralnej lub panele na bazie magnezu są praktycznym i niezawodnym wyborem.

• Ogólne warsztaty montażu elektroniki: Panele do pomieszczeń czystych wykonane maszynowo z wełny mineralnej
• Warsztaty o wysokiej czystości: Panele do pomieszczeń czystych na bazie magnezu
• Środowiska wilgotne: Panele poliuretanowe do pomieszczeń czystych
• Obszary wymagające częstych modyfikacji: Aluminiowe panele o strukturze plastra miodu
• Obszary wrażliwe na ESD: Panele z antystatyczną obróbką powierzchni

Dlaczego wybór panelu ma znaczenie w elektronicznych pomieszczeniach czystych

Panele do pomieszczeń czystych to nie tylko materiały ścienne i sufitowe. Mają one bezpośredni wpływ na czystość powietrza, skuteczność uszczelniania i długoterminową stabilność warsztatu. Produkcja elektroniki jest bardzo wrażliwa na cząsteczki kurzu, wahania wilgotności i elektryczność statyczną, dlatego zły dobór paneli może zmniejszyć wydajność produktu.

• Wyciek powietrza przez złącza obniża poziom czystości
• Odkształcenia pod wpływem wilgoci wpływają na uszczelnienie drzwi i okien
• Wytwarzający się pył zanieczyszcza wrażliwe komponenty
• Nagromadzenie ładunków elektrostatycznych może uszkodzić urządzenia elektroniczne
• Częsta konserwacja zwiększa ryzyko przestojów

Porównanie typowych typów paneli do pomieszczeń czystych

Wybierz Panele według typu warsztatu

Warsztat produkcyjny SMT

Aby zapewnić stabilną konstrukcję i odporność ogniową w środowiskach o dużej gęstości sprzętu, zaleca się stosowanie paneli z wełny mineralnej lub magnezu.

Warsztat montażu precyzyjnego

Panele na bazie magnezu o lepszej płaskości pomagają poprawić skuteczność uszczelniania.

Fabryka Elektroniki Wilgotnego Klimatu

Panele poliuretanowe są odpowiednie ze względu na większą odporność na wilgoć i właściwości izolacyjne.

Obszary badawczo-rozwojowe i testowe

Aluminiowe panele o strukturze plastra miodu idealnie nadają się do obszarów wymagających przyszłych zmian układu.

Kluczowe czynniki, które należy sprawdzić przed zakupem

1. Grubość blachy stalowej: Wybierz specyfikacje stabilne strukturalnie.
2. Gęstość rdzenia: Wyższa gęstość często oznacza lepszą odporność na odkształcenia.
3. Ocena ogniowa: Należy nadać priorytet wyższym klasom odporności ogniowej.
4. Szczelność powietrzna: Jakość uszczelnienia złącza ma bezpośredni wpływ na czystość.
5. Wykończenie powierzchni: Wybierz zgodnie z wymaganiami dotyczącymi antystatyki lub odporności na korozję.

Jak zrównoważyć budżet i wyniki długoterminowe

Praktycznym podejściem jest panele premium do stref krytycznych oraz panele standardowe do obszarów wsparcia .

• Podstawowe strefy produkcyjne: Panele o wysokiej stabilności
• Korytarze i magazyny: Standardowe panele do pomieszczeń czystych
• Przestrzenie usługowe: Podstawowe materiały obudów

Jakość instalacji decyduje o ostatecznych wynikach

Nawet doskonałe materiały panelowe nie będą dobrze działać, jeśli jakość montażu będzie niska. Sprawdź dokładnie następujące kwestie:

• Jednolite i uszczelnione połączenia paneli
• Płynne przejścia w narożnikach
• Uszczelnione połączenia sufitowe i wylotu powietrza
• Montaż zlicowany drzwi i paneli ściennych
• Rozsądne otwory dostępowe do konserwacji

Wniosek

Przy wyborze panele dla elektronicznego, wolnego od kurzu systemu pomieszczeń czystych, należy nadać priorytet stabilność czystości > bezpieczeństwo > trwałość > wygoda konserwacji . W przypadku większości fabryk elektroniki niezawodnym wyborem są panele na bazie wełny mineralnej i magnezu, natomiast panele z poliuretanu i aluminium o strukturze plastra miodu są lepsze w środowiskach wilgotnych lub elastycznych.

Co jest bardziej praktyczne w warsztatach o niskiej czystości: Panele do pomieszczeń czystych or Okna pomieszczeń czystych ?

W warsztatach o niskiej czystości (np Klasa ISO 8, Klasa ISO 9 lub ogólnie kontrolowane obszary produkcyjne ), jeżeli można nadać priorytet tylko jednej opcji, panele do pomieszczeń czystych są zwykle bardziej praktyczne niż okna do pomieszczeń czystych . Dzieje się tak, ponieważ panele zajmują większą powierzchnię i bezpośrednio decydują o uszczelnieniu ścian, skuteczności czyszczenia, trwałości i stabilności środowiskowej.

Okna do pomieszczeń czystych są również przydatne, ale w pomieszczeniach czystych niższej klasy zapewniają głównie oświetlenie, widoczność i lokalną separację. Zwykle stanowią one ulepszenie zarządzania, podczas gdy panele stanowią zasadniczą konstrukcję obudowy.

• Ograniczony budżet: priorytetowo traktuj panele do pomieszczeń czystych
• Potrzebujesz widoczności: Dodaj okna do pomieszczeń czystych
• Nowa konstrukcja: Zaplanuj razem panele i okna

Dlaczego warsztaty o niskiej czystości powinny priorytetowo traktować panele do pomieszczeń czystych

Chociaż warsztaty o niskiej czystości mają niższe standardy niż zaawansowane pomieszczenia czyste, nadal wymagają kontroli zapylenia, odporności na wilgoć i zarządzania zanieczyszczeniami. Jako główny materiał ścienny i sufitowy, panele do pomieszczeń czystych mają bardziej bezpośredni wpływ na środowisko.

• Zwykle pokrywa ponad 80% powierzchni obudowy
• Gładkie powierzchnie ułatwiają czyszczenie i odkażanie
• Uszczelnione złącza ograniczają przenikanie pyłu z zewnątrz
• Izolacja termiczna i akustyczna poprawia stabilność warsztatu
• Szybsza konserwacja i łatwiejsza wymiana

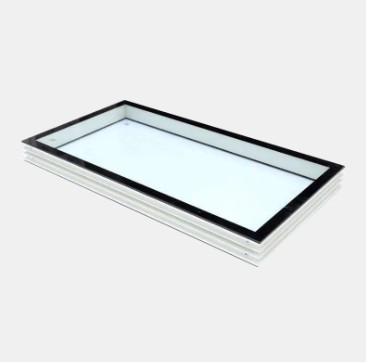

Praktyczna wartość okien do pomieszczeń czystych

Okna pomieszczeń czystych nie są obojętne. W pomieszczeniach czystych niższej klasy poprawiają przede wszystkim zarządzanie wizualne i komfort pracy. Są idealne tam, gdzie potrzebna jest obserwacja, światło dzienne lub nadzór.

• Monitoruj produkcję bez wchodzenia do pomieszczenia
• Popraw naturalne warunki oświetleniowe
• Nadaje się do pakowania, kontroli i stref buforowych
• Wsparcie podziału na strefy i nadzór nad przepływem pracy

Praktyczne porównanie: Panele vs Windows

Warsztaty lepiej dostosowane do ustalania priorytetów paneli

Obszary przetwarzania żywności

Ściany wymagają częstego mycia, przez co ważniejsza jest odporność na plamy i korozję.

Warsztaty pakowania

Kontrola zapylenia i czystość sprawiają, że panele są lepszym priorytetem.

Strefy Magazynowe i Buforowe

Trwałe systemy ścienne są zazwyczaj najbardziej praktycznym rozwiązaniem.

Kiedy Okna pomieszczeń czystych Warto nadać im priorytet

Obszary inspekcji i monitoringu

Menedżerowie mogą obserwować operacje bez wchodzenia do pokoju.

Strefy o dużym natężeniu ruchu

Widoczność może ograniczyć niepotrzebne otwieranie drzwi.

Słabo oświetlone warsztaty

Okna poprawiają naturalne doświetlenie i komfort pracowników.

Zalecana konfiguracja dla warsztatów o niskiej czystości

W przypadku większości obszarów produkcyjnych o niskiej czystości praktycznym rozwiązaniem jest panele first, windows second :

• Do głównych ścian i sufitów należy używać paneli do pomieszczeń czystych
• Zainstaluj stałe okna w kluczowych punktach obserwacyjnych
• Zredukuj niepotrzebne otwory, aby uzyskać lepsze uszczelnienie
• W razie potrzeby dodaj więcej okien później

Wniosek

W warsztatach o niskiej czystości panele do pomieszczeń czystych są na ogół bardziej praktyczne niż okna do pomieszczeń czystych, ponieważ determinują podstawowe właściwości uszczelniające, trwałość, skuteczność czyszczenia i stabilność środowiskowa . Okna do pomieszczeń czystych najlepiej sprawdzają się jako uzupełnienie zarządzania i widoczności. Aby zapewnić długoterminową praktyczność, najpierw nadaj priorytet panelom, a następnie w razie potrzeby dodaj okna.
