Co to jest rama konstrukcji stalowej?

Jak wybrać prawo Płatwie stalowe w kształcie litery C Specyfikacje oparte na wymaganiach dotyczących obciążenia budynku

Podstawową zasadą przy wyblubze specyfikacji płatwi stalowych w kształcie litery C do projektowania konstrukcji stalowej jest zapewnienie, że stosunek wysokości przekroju (H) do rozpiętości wynosi zazwyczaj od 1/35 do 1/50, podczas gdy moduł przekroju musi wytrzymywać maksymalny moment zginający. W przypadku zakładów przemysłowych o standardowej rozpiętości 6 metrów preferowanymi specyfikacjami są zwykle C180×60×20×2,5 lub C200×70×20×3,0. Specyficzne specyfikacje należy określić w oparciu o dokładne obliczenia obciążeń stałych, użytkowych i obciążeń środowiskowych (wiatr i śnieg).

Specyficzny wpływ kluczowych typów obciążeń na wybór

Jako formowane na zimno cienkościenne elementy stalowe, płatwie stalowe w kształcie litery C mają wysoki stosunek wytrzymałości do masy, ale ich reakcja na różne typy obciążeń znacznie się różni:

Ciężar własny i ciężar własny systemu dachowego

Do obciążeń stałych zalicza się ciężar blach stalowych powlekanych organicznie lub płyt warstwowych. Na przykład zastosowanie płyty warstwowej z wełny szklanej o grubości 75 mm zwiększa ciężar własny o około 12-15 kg na metr kwadratowy. Jeśli na dachu zainstalowana jest instalacja fotowoltaiczna, grubość ścianki płatwi należy zwiększyć z 2,0 mm do 2,5 mm lub więcej w oparciu o dodatkowe obciążenie 15-20 kg/m².

Klimatyczne obciążenia środowiskowe (wiatr i śnieg)

Na obszarach o dużym obciążeniu śniegiem płatwie muszą wykazywać wyjątkową odporność na ściskanie. Na obszarach przybrzeżnych, gdzie wieje silny wiatr, ssanie wiatru może spowodować, że dolny pas płatwi straci stabilność pod ciśnieniem. Dlatego zaleca się wybór specyfikacji o szerokości kołnierza (B) nie mniejszej niż 60 mm w obszarach o dużym ciśnieniu wiatru, aby zwiększyć sztywność skrętną.

Odniesienie do Common Płatwie stalowe w kształcie litery C Specyfikacje i zakresy obciążeń

Aby zrównoważyć bezpieczeństwo i oszczędność materiału, poniżej przedstawiono zalecenia dotyczące doboru przemysłowego w oparciu o konwencjonalne warunki obciążenia:

Praktyczne sugestie dotyczące doboru w celu poprawy bezpieczeństwa konstrukcji

Przy określaniu specyfikacji, oprócz wymiarów fizycznych, należy zwrócić uwagę na następujące punkty techniczne:

• Ściśle egzekwuj limity ugięcia: Ugięcie płatwi dachowych pod pełnym obciążeniem nie powinno przekraczać L/150. Na przykład odchylenie płatwi o rozpiętości 6 metrów w dół musi być kontrolowane w zakresie 40 mm; w przeciwnym razie należy zwiększyć sekcję.
• Optymalizacja wytrzymałości materiału: W przypadku projektów o większych obciążeniach zastosowanie stali gatunku Q355 zamiast konwencjonalnej stali Q235 może znacznie poprawić nośność przy zachowaniu mniejszych specyfikacji, skutecznie zmniejszając ciężar własny głównej konstrukcji.
• Rozważania dotyczące odporności na korozję: Chociaż płatwie stalowe w kształcie litery C mają dobrą odporność na korozję w środowiskach kwaśnych lub przybrzeżnych, należy wybrać specyfikacje z warstwą ocynkowaną o gramaturze nie mniejszej niż 275 g/m², aby zapobiec spadkowi nośności z powodu korozji materiału.

Który ma lepszą izolację termiczną: Blachy profilowane ze stali malowanej kolorowo or Kolorowe stalowe panele warstwowe ?

Jasny wniosek jest taki Kolorowe stalowe panele warstwowe offer significantly superior thermal insulation performance w porównaniu do profilowanych blach stalowych malowanych kolorowo. Podczas gdy jednowarstwowa blacha profilowana działa przede wszystkim jako bariera przed warunkami atmosferycznymi o znikomym oporze cieplnym, płyta warstwowa wykorzystuje rdzeniową warstwę izolacyjną, która tworzy solidną przekładkę termiczną. W praktycznych zastosowaniach przemysłowych przejście na płyty warstwowe może skutkować obniżeniem temperatury wewnętrznej o ok 10°C do 15°C w szczytowych miesiącach letnich .

Różnice strukturalne rdzenia i opór cieplny

Różnica w wydajności izolacji jest bezpośrednim wynikiem składu przekroju poprzecznego tych dwóch materiałów:

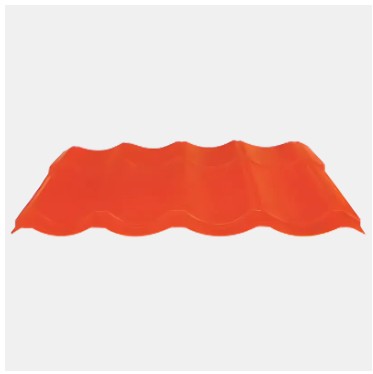

Jednowarstwowe blachy profilowane ze stali malowanej kolorowo

Blachy profilowane np YX25-210-840 wykonane są ze stali o wysokiej przewodności. Bez zintegrowanego rdzenia ciepło pochodzące z promieniowania słonecznego przekazywane jest niemal natychmiast do wnętrza budynku. Są idealne do nieogrzewanych magazynów lub szop, gdzie regulacja termiczna nie jest priorytetem .

Panele warstwowe ze stali kolorowej ze stali kompozytowej

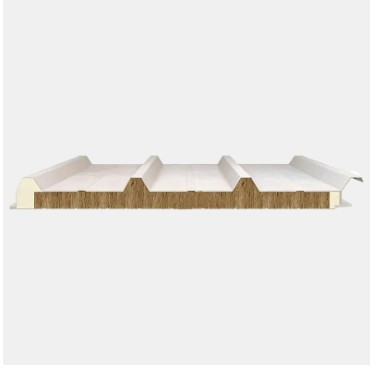

Panele te składają się z dwóch stalowych powłok łączących rdzeń z poliuretanu (PU), wełny skalnej lub EPS. Ta „kanapkowa” struktura skutecznie blokuje przewodzący transfer ciepła. A Zintegrowany panel poliuretanowy zapewnia na przykład najwyższą sprawność cieplną dostępną w nowoczesnym budownictwie przemysłowym.

Dane techniczne: Porównanie przewodności cieplnej

Poniższe dane ilustrują przewodność cieplną (λ) różnych materiałów. Niższe wartości oznaczają lepsze właściwości izolacyjne:

Strategiczne wytyczne dotyczące stosowania

Wybierając pomiędzy tymi materiałami, należy wziąć pod uwagę specyficzne wymagania funkcjonalne projektu:

• Obiekty z kontrolowaną klimatyzacją: Do przechowywania w chłodniach lub przetwarzania żywności, Zintegrowany panel poliuretanowys są niezbędne do utrzymania ścisłych różnic temperatur.
• Przemysłowe bezpieczeństwo przeciwpożarowe: Tam, gdzie odporność ogniowa jest równie istotna jak izolacja, Płyty warstwowe z wełny skalnej są optymalnym wyborem, oferującym ochronę przeciwpożarową klasy A.
• Schroniska Gospodarcze: Blachy profilowane np YX35-125-750 są opłacalne w przypadku konstrukcji na wolnym powietrzu lub budynków rolniczych, w których klimat wewnętrzny nie jest zarządzany.

Wartość dodana Systemy płyt warstwowych

Oprócz regulacji temperatury płyty warstwowe zapewniają kilka zalet technicznych w porównaniu z arkuszami jednowarstwowymi:

• Tłumienie akustyczne: Materiał rdzenia znacznie pochłania dźwięki uderzeniowe pochodzące od deszczu i wiatru.
• Wytrzymałość konstrukcyjna: Pozwala na to sztywność kompozytu zwiększone rozpiętości pomiędzy płatwiami stalowymi w kształcie litery C , zmniejszając ogólne zużycie stali konstrukcyjnej.
• Kontrola kondensacji: Ciągła izolacja zapobiega gromadzeniu się wilgoci wewnątrz (poceniu), chroniąc zapasy i wyposażenie wewnętrzne.

Analiza podstawowych zalet: dlaczego wieżowce preferują stalowe deski tarasowe

Stalowe pokrycie podłogowe nie jest jedynie szablonem na etapie budowy; odgrywa kluczową rolę w całym cyklu życia budynku:

Wydajność strukturalna i bezpieczeństwo

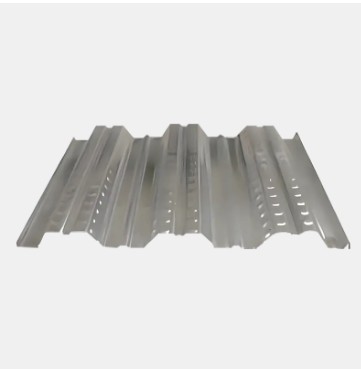

Pokrycia stalowe (np YX 75-293-880 to model o dużej wytrzymałości i dużej wytrzymałości ) znacznie poprawia sztywność boczną płyty podłogowej poprzez jej falisty kształt. W wysokich budynkach ta konstrukcja z płyt kompozytowych skutecznie zwiększa redundancję sejsmiczną i zapewnia solidną platformę roboczą natychmiast po ułożeniu, zapewniając bezpieczeństwo pracowników na dużych wysokościach.

Znaczące zmniejszenie ciężaru własnego konstrukcji

Ciężar własny każdej podłogi w wieżowcu wywiera ogromny nacisk na fundament. Zastosowanie podestów stalowych pozwala na zmniejszenie grubości płyty betonowej, znacznie zmniejszając ciężar podłogi . Umożliwia to projektantom zmniejszenie wymiarów przekroju poprzecznego belek i słupów ramy głównej, osiągając lepsze wykorzystanie przestrzeni architektonicznej.

Dokładne porównanie parametrów technicznych

Poniższa tabela wyraźnie ilustruje różnice w wydajności pomiędzy dwoma rozwiązaniami w środowisku wielopiętrowym:

Zalecenia dotyczące zastosowań dla typowych modeli

W oparciu o różne wymagania dotyczące obciążenia i rozpiętości w wysokich budynkach, zalecane są następujące profesjonalne modele:

• YX 51-253-760 Typ nośny z wysokim żebrem: Nadaje się do budynków biurowych o dużej rozpiętości, zapewniając doskonałą ogólną sztywność płyty.
• YX 35-125-750 Lekki typ kompozytowy: Nadaje się do scenariuszy o niewielkim obciążeniu, takich jak budynki mieszkalne, oferując wyjątkowo wysoką wydajność instalacji.
• YX 51-304-914 Rozszerzony typ nośny: Nadaje się do układania podłóg na dużych powierzchniach, redukując zachodzące na siebie szwy i poprawiając szczelność.

Wnioski i porady ekspertów

Biorąc pod uwagę wydajność mechaniczną, szybkość budowy i kompleksowe koszty, stalowa wykładzina podłogowa jest niewątpliwie najlepszym wyborem w przypadku konstrukcji podłóg w wysokich budynkach . Podczas wdrażania zaleca się współpracę z Systemy płatwi stalowych w kształcie litery C do projektowania ścian i podpór pomocniczych, aby zapewnić bardziej stabilne i niezawodne przenoszenie siły dla całego systemu konstrukcji stalowej.

Jak wybrać odpowiedni Systemy konstrukcji stalowych na podstawie rozpiętości i obciążenia?

Wybór odpowiedniego systemu konstrukcji stalowej musi odbywać się zgodnie z podstawową zasadą: „Systemy kratownicowe dla dużych rozpiętości, systemy kompozytowe/wytrzymałe dla dużych obciążeń oraz ramy portalowe dla małych i średnich rozpiętości”. Dokładne dopasowanie wymagań dotyczących rozpiętości i obciążenia pozwala zmaksymalizować redukcję zużycia stali i skrócić cykle konstrukcyjne, zapewniając jednocześnie bezpieczeństwo konstrukcji. Typowo dla standardowych zakładów przemysłowych o rozpiętości 18-36 metrów , system ramy portalowej reprezentuje optymalną równowagę ekonomii i stabilności.

Zalecenia dotyczące wyboru systemu w oparciu o odstępy między zakresami

Rozpiętość bezpośrednio określa wymiary przekroju elementów i standardy kontroli ugięcia. Poniżej znajdują się typowe odniesienia do wyboru dla różnych zakresów rozpiętości:

Mała i średnia rozpiętość (12m - 24m)

W tym zakresie A System ram portalowych jest zalecane. System ten wykorzystuje stalową ramę w kształcie litery H o pełnej środniku jako główną sztywną ramę, wspartą na Płatwie stalowe w kształcie litery C jako dodatkowy system wsparcia. Płatwie stalowe w kształcie litery C charakteryzują się stabilnymi właściwościami mechanicznymi w przekroju, niewielką wagą i wysokim stosunkiem wytrzymałości do masy, skutecznie przenosząc obciążenia okładziny na konstrukcję pierwotną.

Duża rozpiętość (24 m - 48 m)

Gdy rozpiętość przekracza 30 metrów, ciężar własny elementów sieci pełnej gwałtownie wzrasta. W takich przypadkach Kratownice z rur stalowych lub konstrukcje ram przestrzennych są sugerowane. Systemy te znacznie poprawiają wykorzystanie materiałów poprzez konwersję ściskania i naprężenia pomiędzy elementami, dzięki czemu nadają się do stosowania na stadionach, hangarach lotniczych i przemysłowych centrach logistycznych o dużej rozpiętości.

Specyficzny wpływ warunków obciążenia na dobór komponentów

Obciążenia obejmują ładunki własne, a także obciążenia użytkowe, takie jak obciążenia śniegiem, wiatrem i żurawiem:

• Ciężkie ładunki przemysłowe: Jeśli dach musi wytrzymać duży sprzęt lub operacje o dużej intensywności, wybierz Dachy nośne z głębokimi żebrami (np. YX50-410-820) lub arkusze profilowane o wysokiej wytrzymałości w celu zwiększenia lokalnej nośności.
• Obciążenia dynamiczne (dźwigi): W przypadku zakładów wyposażonych w ciężkie dźwigi należy zastosować główną konstrukcję spawane belki dwuteowe lub kolumny kratowe w połączeniu z wytrzymałymi podłogami ze stali o wysokiej wytrzymałości, takimi jak YX 75-293-880 do radzenia sobie z częstymi uderzeniami dynamicznymi.
• Obciążenia ochrony środowiska: W obszarach o dużym ciśnieniu wiatru drugorzędny system nośny, taki jak Płatwie stalowe w kształcie litery C , należy ułożyć gęściej, aby zapewnić stabilną wydajność mechaniczną.

Tabela dopasowywania rozpiętości, obciążenia i komponentów konstrukcyjnych

Poniższa tabela podsumowuje wymagania dotyczące elementów konstrukcji stalowej w oparciu o różne kombinacje rozpiętości i obciążeń:

Praktyczne strategie optymalizacji wyboru

W rzeczywistej inżynierii skup się na tych szczegółach, aby jeszcze bardziej zoptymalizować system:

• Integracja z kopertą budynku: Wybieranie Zintegrowane panele poliuretanowe (PU). może jednocześnie spełniać wymagania dotyczące izolacji i lekkości, zmniejszając obciążenie konstrukcyjne spowodowane ciężarem systemu przegród.
• Koordynacja systemu podłogowego: W przypadku wieżowców lub konstrukcji wielopiętrowych należy priorytetowo traktować podłogi kompozytowe, takie jak YX 32-130-780 tworząc stabilną kompozytową konstrukcję nośną.
• Konsystencja materiału: Zapewnienie dopasowania parametrów mechanicznych pomiędzy Płatwie stalowe w kształcie litery C , blachy profilowane barwione , i płyty warstwowe znacząco poprawia żywotność budynku i efektywność jego konserwacji.
