Rodzaje drzwi do pomieszczeń czystych: drzwi przesuwne a drzwi wahadłowe

Śluza powietrzna o powierzchni 4 m² pomiędzy korytarzem ISO 8 a pomieszczeniem do napełniania ISO 7 pozostawia około 900 mm wolnej szerokości po zamontowaniu paneli ściennych. Włóż w tę szczelinę skrzydło obrotowe o średnicy 1000 mm, które zakreśli pełny metr łuku prosto w strefę roboczą operatora. Skrzydło przesuwne zamyka się bez zajmowania miejsca na podłodze, ale wymaga kieszeni lub prowadnicy naziemnej i napędu, jeśli pracownicy pchają przez nie wózki przez całą zmianę.

Ten pojedynczy kompromis wyjaśnia większość decyzji dotyczących drzwi do pomieszczeń czystych. Drzwi wahadłowe są domyślne: prostsze, tańsze, samozamykające się i łatwiejsze do uszczelnienia przed różnicą ciśnień. Drzwi przesuwne sprawdzają się, gdy otwór jest szczelny, ruch jest duży, skrzydło jest zbyt masywne, aby je pchnąć, lub gdy pomieszczenie musi pozostać szczelne podczas przechodzenia ludzi i towarów. Żaden z typów nie jest uniwersalnie lepszy, a zły wybór zwykle pojawia się kilka miesięcy później, gdy wzrasta liczba cząstek na progu lub wymagana jest wizyta konserwacyjna co dwa tygodnie.

Poniżej przedstawiono, jak każdy typ zachowuje się w tajnej przestrzeni, gdzie leży rzeczywisty koszt posiadania i gdzie każdy z nich przestaje być rozsądną odpowiedzią. If the wider room concept is still open, the cleanroom system selection guide obejmuje panele, sufity i przepływ powietrza, zanim osiągniesz harmonogram drzwi.

Jak drzwi wahadłowe do pomieszczeń czystych zachowują się pod ciśnieniem

Drzwi skrzydłowe składają się z ościeżnicy, kompletu zawiasów, skrzydła i uszczelki. W pomieszczeniu czystym liczy się uszczelka. Kiedy skrzydło się zamyka, uszczelka obwodowa musi zostać ściśnięta na tyle, aby zapobiec migracji powietrza pomiędzy dwoma pomieszczeniami oddalonymi od siebie o 10 do 15 Pa. Dlatego też skrzydła do pomieszczeń czystych są wyposażone w ciągłe uszczelki, regulowane zawiasy i wymiary dostosowane do masy skrzydła, a nie tego, co pozostało w furgonetce.

Skrzydło jest zwykle zawieszone tak, aby odchylało się w stronę wyższego ciśnienia. Następnie ciśnienie wpycha drzwi w ościeżnicę, a nie od niej, więc zmęczony zamykacz nie zamieni cicho drzwi w ścieżkę nieszczelności. Praktyczną konsekwencją jest to, że skrzydło wahadłowe otwiera się na czystsze pomieszczenie, co warto sprawdzić pod kątem przepływu fartuchów i tras wózków na rysunku, a nie na miejscu.

Where swing doors are the right answer

Ruch niewielki lub umiarkowany, kilkadziesiąt przemieszczeń na zmianę.
Wąskie otwory, zazwyczaj jednoskrzydłowe 800-1000 mm lub dwuskrzydłowe 1200-1800 mm.
Pomieszczenia, w których powtarzalne uszczelnienie ma większe znaczenie niż prędkość cyklu.
Ściany, w których nie ma miejsca na tor, kieszeń ani napęd nagłowny.
Przysłony bez zasilania, gdzie samozamykacz sprężynowy jest najprostszym zabezpieczeniem.

Inspection is the quiet advantage. Możesz zobaczyć uszczelkę, poczuć kompresję i wyregulować bliżej w ciągu kilku minut, gdy pomieszczenie będzie ponownie używane.

Swing Impact Door for High-Traffic Environments

Drzwi wahadłowe do środowisk o dużym natężeniu ruchu Ochronne drzwi wahadłowe z panelami odpornymi na uderzenia i możliwością łatwej kontroli, odpowiednie do szpitali, pomieszczeń czystych i magazynów, gdzie częsty ruch wymaga trwałości. Zobacz produkt →

Where Sliding Cleanroom Doors Earn Their Cost

W przypadku drzwi przesuwnych zawias zamienia się w mechanizm: rolki, prowadnicę, dolną prowadnicę i, w większości instalacji, napęd pasowy lub zębatkowy. Skrzydło porusza się równolegle do ściany, więc nie zużywa łuku wahadłowego. Jest to najważniejszy powód, dla którego jest on stosowany w kompaktowych śluzach powietrznych, chłodniach i korytarzach materiałowych, gdzie skrzydło wahliwe mogłoby zabrudzić regały lub osłonę maszyny.

Common sliding configurations

Montaż powierzchniowy: szyna mocowana do powierzchni czystej lub brudnej, najłatwiejszy sposób montażu i serwisu.
Teleskopowy: dwa lub więcej arkuszy o różnej szerokości można złożyć w krótką kieszeń, gdy długość ściany jest ograniczona.
Dwuczęściowe: dwa skrzydła otwarte od środka, co zapewnia szerokie otwory i duży przepływ.
Hermetyczne przesuwanie: uszczelka opadająca lub nadmuchiwana uszczelnia skrzydło dopiero po jego całkowitym zamknięciu.

Uszczelnienie to miejsce, w którym w przeszłości drzwi przesuwne były niewystarczające. Zwykła szczotka lub uszczelka wargowa ociera się o ramę podczas każdego cyklu i przecieka, gdy tylko skrzydło zacznie się zginać. Uszczelka opadająca pozwala uniknąć tego zużycia, ponieważ styka się z podłogą i ramą tylko w pozycji zamkniętej, a jej szczelność jest zbliżona do wartości drzwi wahadłowych.

Wybór napędu zmienia następnie ekonomię. Napędzane drzwi przesuwne można połączyć z oknem przejściowym lub natryskiem powietrznym, dzięki czemu w danym momencie otwiera się tylko jeden otwór, czego nie da się zrobić w przypadku ręcznego skrzydła wahadłowego bez elektrozaczepów walczących z bliżej. Powyżej szerokości otworu wynoszącej około 2000 mm automatyzacja eliminuje również problemy z zasięgiem i wysiłkiem, które sprawiają, że ciężkie skrzydło ręczne staje się problemem bezpieczeństwa.

Cleanroom door Manufacturer Kaisier Cleans the Globe Tech Empowers Tomorrow Zobacz produkt →

Sliding vs Swing Cleanroom Doors: Side-by-Side

Obie kolumny zakładają ten sam otwór w ścianie panelowej, różnicę 10-15 Pa i użycie ręczne, chyba że zaznaczono inaczej. Liczby zmieniają się po dodaniu automatyki lub hermetycznej uszczelki.

Typowe kompromisy w przypadku drzwi jednoskrzydłowych o szerokości 1000 mm; rzeczywiste wartości zależą od różnicy ciśnień, konstrukcji uszczelki i specyfikacji napędu.
Kryteria	Drzwi wahadłowe	Drzwi przesuwne
Potrzebne rozliczenie	Arc equal to leaf width, about 1 m	Tor lub kieszeń wzdłuż lica ściany
Jakość uszczelnienia	Uszczelka ciągła ściśnięta na krawędzi zatrzasku	Zależy od uszczelki; drop-down type matches swing
Zachowanie pod ciśnieniem	Docisk pomaga osadzić skrzydło w ościeżnicy	Pressure loads the leaf against the guide
Czas cyklu	2-4 s ręczny lub zasilany	1-3 s powered, slow if pushed by hand
Przepustowość ruchu	Wystarcza na kilkadziesiąt ruchów na zmianę	Nadaje się do ciągłego przepływu i ruchu wózków
Szerokie otwory	Dwuskrzydłowe staje się ciężkie i potrzebuje miejsca	Dwuczęściowa lub teleskopowa zapewnia kompaktowość
Strata mocy	Zamykacz sprężynowy przywraca skrzydło do stanu zamkniętego	Zwolnienie ręczne; niektóre dyski nie otwierają się
Punkty konserwacji	Zawiasy, domykacz, uszczelka	Rolki, gąsienica, pasek, prowadnica, uszczelka
Koszt instalacji	Niższa linia bazowa	Wyższe po uwzględnieniu napędu i elementów sterujących
Najlepsze dopasowanie	Śluzy powietrzne, przebieralnie, apartamenty ISO 5-8	Ciasne przebiegi ścian, komory chłodnicze, linie zautomatyzowane

Materiały, uszczelki i sprzęt decydujący o wydajności

Typ to tylko połowa specyfikacji. Rozsądne drzwi wahadłowe ze słabą uszczelką zawodzą, a drzwi przesuwne z dobrze zaprojektowaną hermetyczną uszczelką przechodzą. Pięć szczegółów odróżnia drzwi, które trzymają swoją klasę od tych, które wymagają comiesięcznej regulacji.

Konstrukcja skrzydła: stal malowana proszkowo do stref suchych, stop aluminium z okładzinami HPL do stref wycierania, stal nierdzewna 304 lub 316, gdzie liczy się odporność na zmywanie i korozję.
Uszczelka: ciągły EPDM lub silikon, wymienna bez demontażu ramy, dociskana za pomocą regulowanego osprzętu, a nie siły.
Panel wizyjny: przeszklony w jednej płaszczyźnie i podwójnie przeszklony pomiędzy sklasyfikowanymi strefami, dzięki czemu szkło nie staje się drogą wycieku.
Okucia: zawiasy ze stali nierdzewnej i domywarka dostosowana do masy skrzydła oraz prowadnica podłogowa na dowolnym szerokim skrzydle przesuwnym.
Sterowanie: blokady, czujniki nożne, czytniki kart i mechaniczne odblokowanie awaryjne, które działa bez zasilania.

Liście ze stali nierdzewnej są częstą odpowiedzią w zakładach farmaceutycznych i spożywczych, ponieważ tolerują częste czyszczenie bez uszkodzenia powierzchni. Prawdziwym pytaniem nie jest to, czy stal nierdzewna wygląda lepiej, ale czy sposób czyszczenia spowoduje zniszczenie powlekanego wykończenia w trakcie użytkowania zasobu.

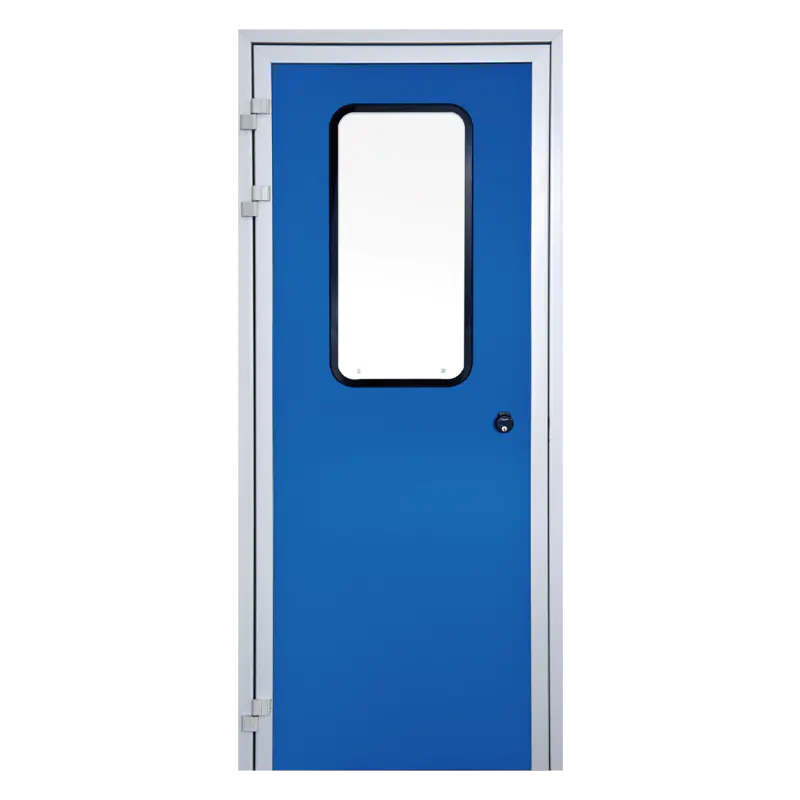

Stainless Steel Cleanroom Door for GMP Environments

Drzwi do pomieszczeń czystych ze stali nierdzewnej do środowisk GMP Drzwi do pomieszczeń czystych ze stali nierdzewnej o bezszwowej konstrukcji i wielostopniowym uszczelnieniu, odpowiednie do pomieszczeń czystych GMP i środowisk sterylnych wymagających częstego czyszczenia. Zobacz produkt →

Praktyczna lista kontrolna wyboru

Przeanalizuj je, zanim zostanie ustalony harmonogram drzwi. Każdy z nich może zmienić typ, nie tylko model.

Zmierz szerokość w świetle i wolną powierzchnię ściany po obu stronach; odpowiedź często eliminuje natychmiast jeden typ.
Policz ruchy na zmianę na otwór, łącznie z wózkami, i zdecyduj, czy skrzydło ręczne jest realistyczne.
Potwierdź różnicę ciśnień i jej kierunek, a następnie odpowiednio zawieś lub poprowadź skrzydło.
Sprawdź reżim czyszczenia, ponieważ to on decyduje o wykończeniu na długo przed tym, jak o estetykę.
Zdecyduj, czy otwór ma łączyć się z oknem przejściowym, natryskiem czy panelem rewizyjnym.
Zgódź się na tryb awarii: czy w przypadku utraty zasilania drzwi powinny się zamknąć, pozostać otwarte, czy zwolnić do ręcznego użycia?

Często zadawane pytania

Który typ pasuje do pomieszczenia czystego ISO 5?

Drzwi wahadłowe są zwykle punktem wyjścia, ponieważ ciągła, sprasowana uszczelka jest najprostszą i niezawodną uszczelką w tej klasie. Wybierz hermetyczne przesuwanie tylko wtedy, gdy w układzie nie ma miejsca na łuk wahadłowy lub jeśli otwór musi łączyć się z następną strefą.

Czy drzwi przesuwne mogą dorównać drzwiom wahadłowym pod względem ciśnienia?

Tak, z opuszczaną lub nadmuchiwaną uszczelką, która uszczelnia tylko w pozycji zamkniętej. Zwykła uszczelka szczotkowa będzie przeciekać, gdy tylko skrzydło się zgnie, niezależnie od tego, jak dobrze jest wyrównana prowadnica.

Ile luzu potrzebuje skrzydło skrzydłowe?

Należy pozostawić mniej więcej szerokość skrzydła plus 50-100 mm na klamkę i napęd, zatem skrzydło o szerokości 900 mm potrzebuje około metra czystej podłogi po stronie, w którą się otwiera.

Czy przesuwne drzwi do pomieszczeń czystych zawsze wymagają zasilania?

Nie. Na dobrych rolkach można ręcznie obsługiwać liście o masie do około 60 kg. Poza tym ręczne użytkowanie obciąża zarówno operatora, jak i ustawienie gąsienic.

Wybieranie między nimi bez nadmiernego określania

Większość obiektów kończy się na obu typach i jest to prawidłowy wynik. Skrzydła skrzydłowe w śluzach powietrznych i przebieralniach, gdzie liczy się twarde uszczelnienie i prosta konserwacja; skrzydła przesuwne tam, gdzie przebieg po ścianie jest krótki, ruch jest stały lub otwór musi łączyć się z sąsiednią strefą.

Zdecyduj o typie na podstawie luzu, różnicy ciśnień i natężenia ruchu, a następnie przeznacz pozostały budżet na uszczelkę, osprzęt i napęd. Jeśli chcesz, aby zestawienie drzwi zostało przejrzane wraz z układem paneli i sufitów, wyślij nam rysunki a my wrócimy ze specyfikacją do zbudowania.
